Problema 3 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica

Tema: Anàlisi de circuits en contínua: Kirchhoff, nusos, superposició i Thévenin · Del examen Examen Parcial de Electricidad y Electrónica

Enunciado

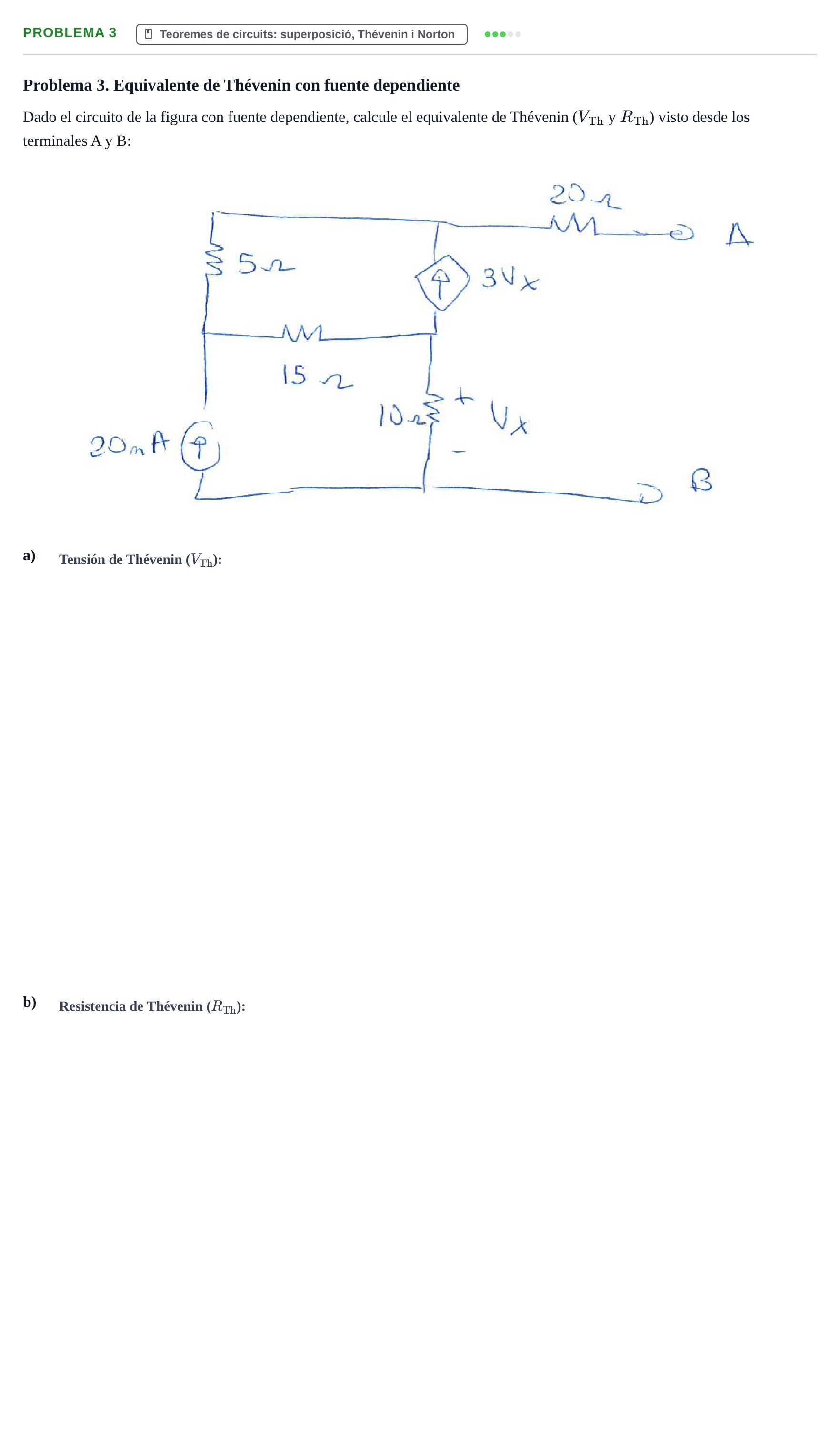

Problema 3. Equivalente de Thévenin con fuente dependiente

Dado el circuito de la figura con fuente dependiente, calcule el equivalente de Thévenin ( $V_{\mathrm{Th}}$ y $R_{\mathrm{Th}}$ ) visto desde los terminales A y B:

Enunciado: Problema 3 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica

Solución

Según los criterios oficiales de corrección

a. Cálculo de la tensión de Thévenin en circuito abierto (VTh):

Solución: $12{,}5$ V / $12500$ mV

b. Cálculo de la resistencia de Thévenin (RTh):

Solución: $650$ Ω / $0{,}65$ kΩ

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.

‹ Problema 2 · Examen Parcial de Electricidad y Electrónica · Problema 4 · Examen Parcial de Electricidad y Electrónica (Segundo Parcial) ›

Problema 3 · Electricitat i Electrònica UAB Examen Parcial de Electricidad y Electrónica

Enunciado

Solución

Más ejercicios de Anàlisi de circuits en contínua: Kirchhoff, nusos, superposició i Thévenin
