Problema 1 · Electricitat i Electrònica UAB 2019

Problema 1 (2,5 punts). Equivalent Thévenin i potència dissipada

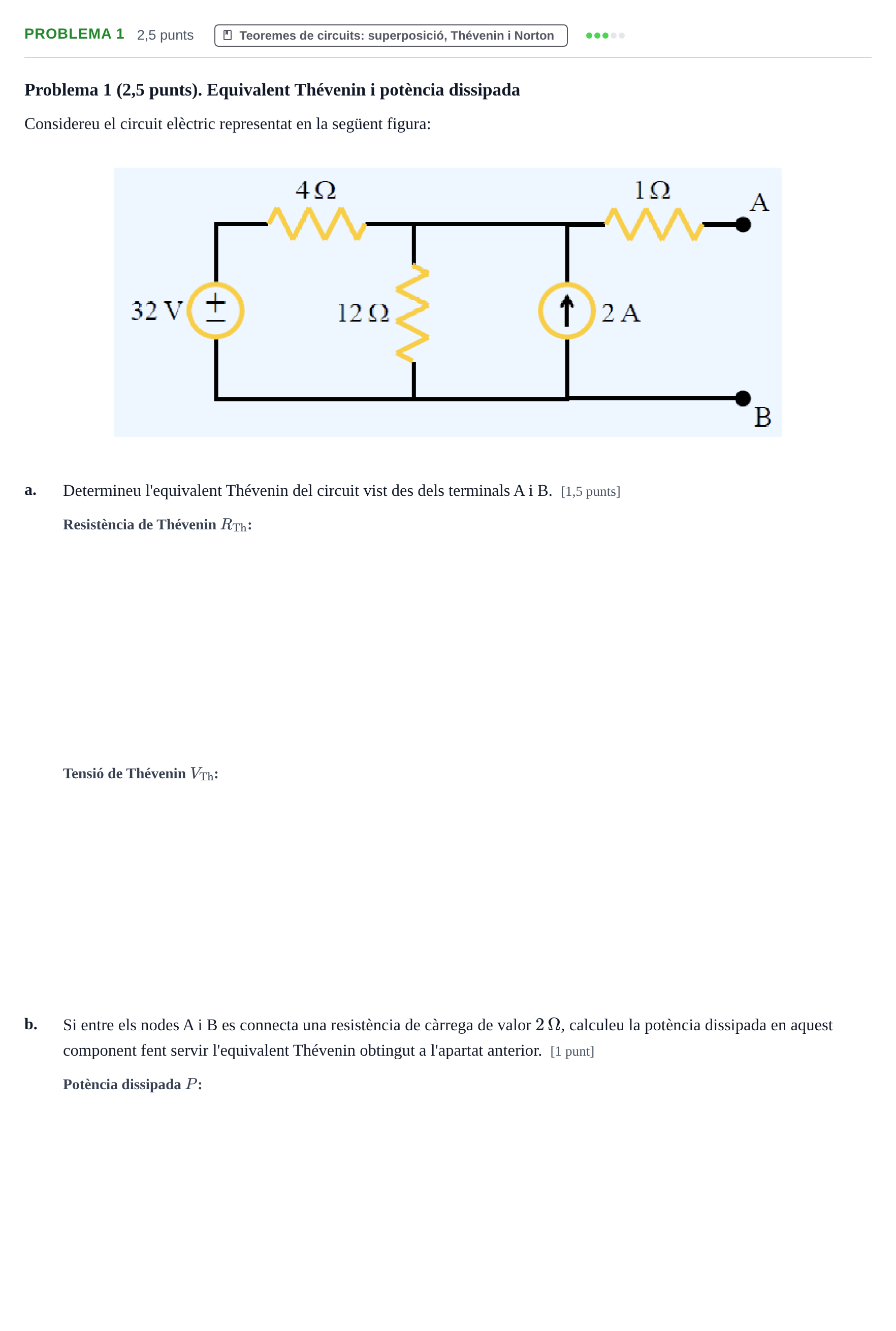

Considereu el circuit elèctric representat en la següent figura:

a.

Determineu l'equivalent Thévenin del circuit vist des dels terminals A i B. [1,5 punts]

b.

Si entre els nodes A i B es connecta una resistència de càrrega de valor $2\,\Omega$, calculeu la potència dissipada en aquest component fent servir l'equivalent Thévenin obtingut a l'apartat anterior. [1 punt]
