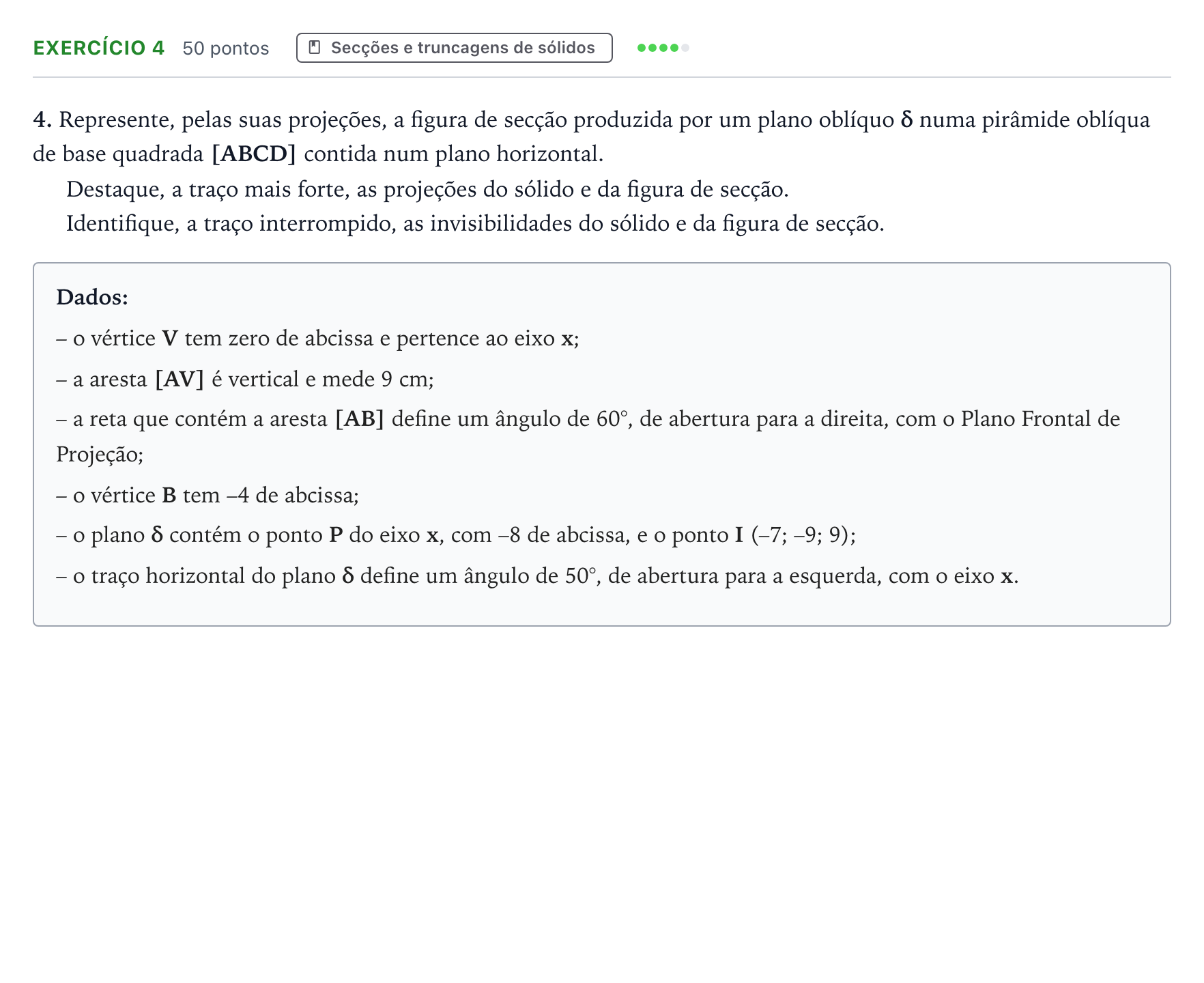

Exercício 4 · Exame Nacional Geometria Descritiva A 1.ª fase 2025

4. Represente, pelas suas projeções, a figura de secção produzida por um plano oblíquo δ numa pirâmide oblíqua de base quadrada [ABCD] contida num plano horizontal.

Destaque, a traço mais forte, as projeções do sólido e da figura de secção.

Identifique, a traço interrompido, as invisibilidades do sólido e da figura de secção.

Dados:

– o vértice V tem zero de abcissa e pertence ao eixo x;

– a aresta [AV] é vertical e mede 9 cm;

– a reta que contém a aresta [AB] define um ângulo de 60°, de abertura para a direita, com o Plano Frontal de Projeção;

– o vértice B tem –4 de abcissa;

– o plano δ contém o ponto P do eixo x, com –8 de abcissa, e o ponto I (–7; –9; 9);

– o traço horizontal do plano δ define um ângulo de 50°, de abertura para a esquerda, com o eixo x.
