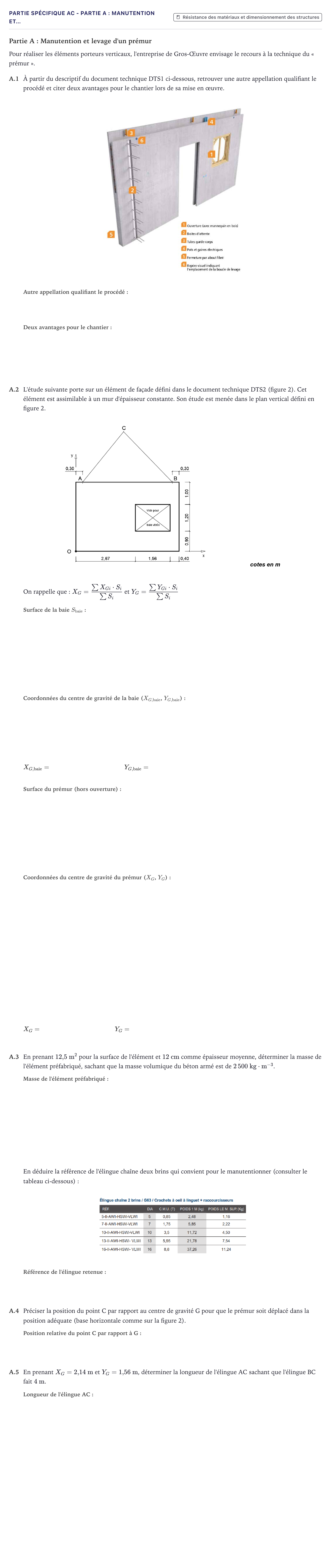

Partie Spécifique AC - Partie A : Manutention et… · Bac STI2D Ingénierie, Innovation et Développement Durable Métropole - AC 2022

Partie A: Manutention et levage d'un prémur

Pour réaliser les éléments porteurs verticaux, l'entreprise de Gros-Œuvre envisage le recours à la technique du « prémur ».

A.1

À partir du descriptif du document technique DTS1 ci-dessous, retrouver une autre appellation qualifiant le procédé et citer deux avantages pour le chantier lors de sa mise en œuvre.

A.2

L'étude suivante porte sur un élément de façade défini dans le document technique DTS2 (figure 2). Cet élément est assimilable à un mur d'épaisseur constante. Son étude est menée dans le plan vertical défini en figure 2.

On rappelle que: $X_G = \frac{\sum X_{Gi} \cdot S_i}{\sum S_i}$ et $Y_G = \frac{\sum Y_{Gi} \cdot S_i}{\sum S_i}$

$X_{G,\text{baie}} =$

$Y_{G,\text{baie}} =$

$X_G =$

$Y_G =$

A.3

En prenant $12{,}5\text{ m}^2$ pour la surface de l'élément et $12\text{ cm}$ comme épaisseur moyenne, déterminer la masse de l'élément préfabriqué, sachant que la masse volumique du béton armé est de $2\,500\text{ kg}\cdot\text{m}^{-3}$.

En déduire la référence de l'élingue chaîne deux brins qui convient pour le manutentionner (consulter le tableau ci-dessous):

A.4

Préciser la position du point C par rapport au centre de gravité G pour que le prémur soit déplacé dans la position adéquate (base horizontale comme sur la figure 2).

A.5

En prenant $X_G = 2{,}14\text{ m}$ et $Y_G = 1{,}56\text{ m}$, déterminer la longueur de l'élingue AC sachant que l'élingue BC fait $4\text{ m}$.
