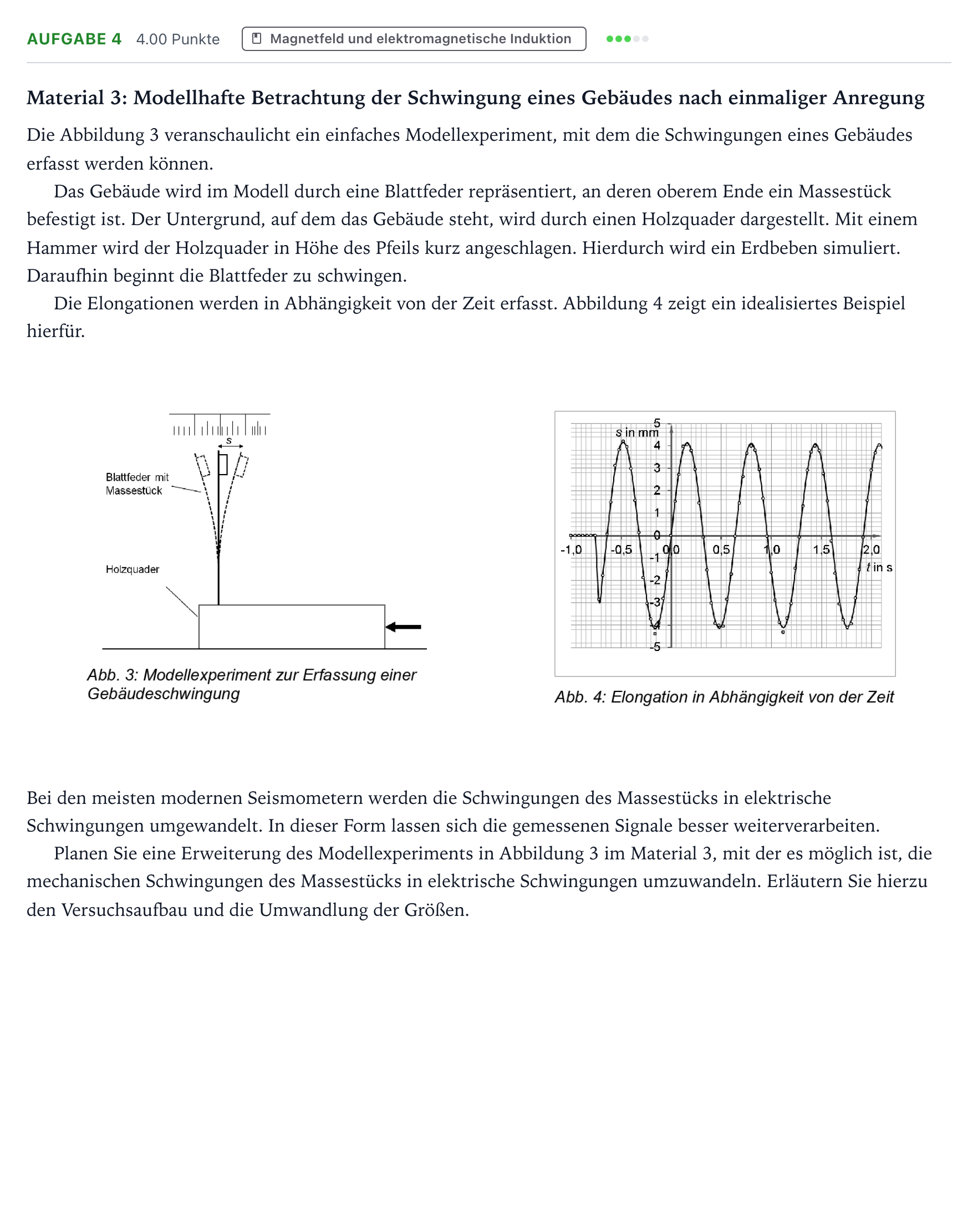

Aufgabe 4 · Abitur NRW Physik GK · Erdbebenwellen 2026

Material 3: Modellhafte Betrachtung der Schwingung eines Gebäudes nach einmaliger Anregung

Die Abbildung 3 veranschaulicht ein einfaches Modellexperiment, mit dem die Schwingungen eines Gebäudes erfasst werden können.

Das Gebäude wird im Modell durch eine Blattfeder repräsentiert, an deren oberem Ende ein Massestück befestigt ist. Der Untergrund, auf dem das Gebäude steht, wird durch einen Holzquader dargestellt. Mit einem Hammer wird der Holzquader in Höhe des Pfeils kurz angeschlagen. Hierdurch wird ein Erdbeben simuliert. Daraufhin beginnt die Blattfeder zu schwingen.

Die Elongationen werden in Abhängigkeit von der Zeit erfasst. Abbildung 4 zeigt ein idealisiertes Beispiel hierfür.

Bei den meisten modernen Seismometern werden die Schwingungen des Massestücks in elektrische Schwingungen umgewandelt. In dieser Form lassen sich die gemessenen Signale besser weiterverarbeiten.

Planen Sie eine Erweiterung des Modellexperiments in Abbildung 3 im Material 3, mit der es möglich ist, die mechanischen Schwingungen des Massestücks in elektrische Schwingungen umzuwandeln. Erläutern Sie hierzu den Versuchsaufbau und die Umwandlung der Größen.
