Exercici 3 · Electrotecnia Selectividad Cataluña Juny Serie 5 2023

Tema: Circuits Trifàsics · Del examen Juny Serie 5 (2023)

Enunciado

El circuit de la figura és alimentat per un sistema trifàsic simètric i equilibrat de tensió $U$ (composta) i $50\text{ Hz}$ de freqüència. La càrrega trifàsica (simètrica) està formada per tres branques idèntiques connectades en estrella. Cadascuna de les branques està formada per una resistència $R$ en paral·lel amb una inductància $Z$ . Determineu:

La mesura de l'amperímetre $A_\text{n}$ . [0,5 punts]

La mesura de l'amperímetre $A_3$ . [0,5 punts]

La mesura de l'amperímetre $A_2$ . [0,5 punts]

Les potències activa $P$ , reactiva $Q$ i aparent $S$ totals consumides per la càrrega. [0,5 punts]

La mesura de l'amperímetre $A_1$ . [0,5 punts]

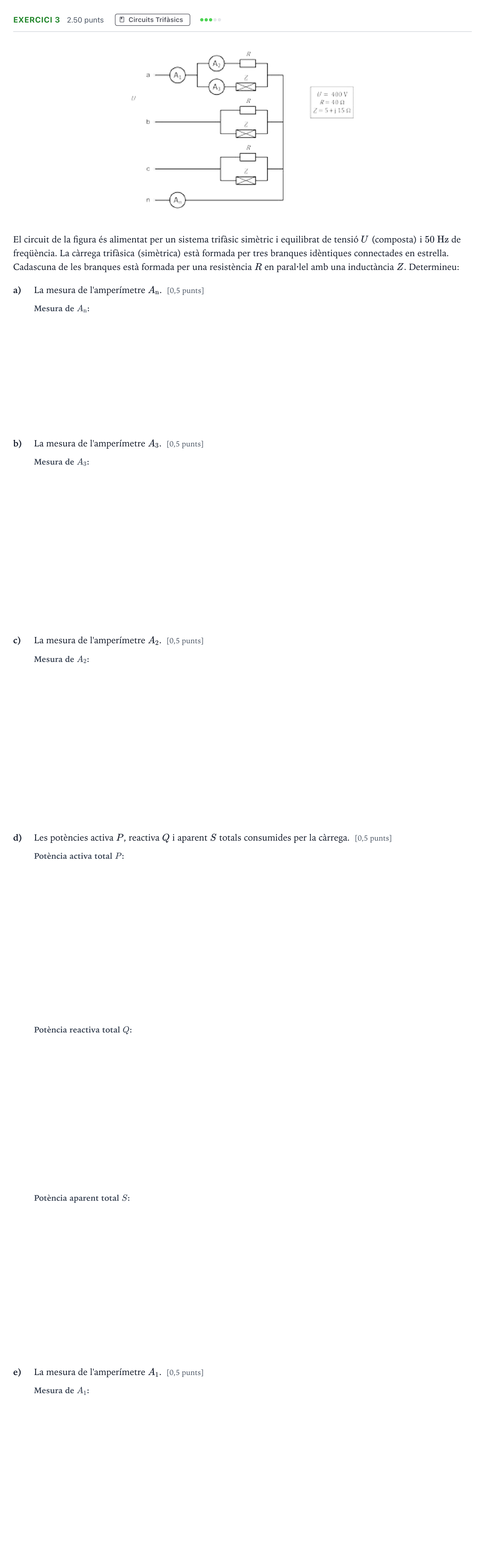

Enunciado: Exercici 3 · Electrotecnia Selectividad Cataluña Juny Serie 5 2023

Solución

Según los criterios oficiales de corrección

a) La mesura de l'amperímetre $A_\text{n}$ .

Solución: 0 A

b) La mesura de l'amperímetre $A_3$ .

Solución: 14,61 A

c) La mesura de l'amperímetre $A_2$ .

Solución: 5,77 A

d) La potència activa total $P$ consumida per la càrrega.

Solución: 7,197 kW / 7197 W

d) La potència reactiva total $Q$ consumida per la càrrega.

Solución: 9,605 kvar / 9605 var

d) La potència aparent total $S$ consumida per la càrrega.

Solución: 12,002 kVA / 12002 VA

e) La mesura de l'amperímetre $A_1$ .

Solución: 17,32 A
