Exercici 3 · Electrotecnia Selectividad Cataluña Juny Serie 1 2023

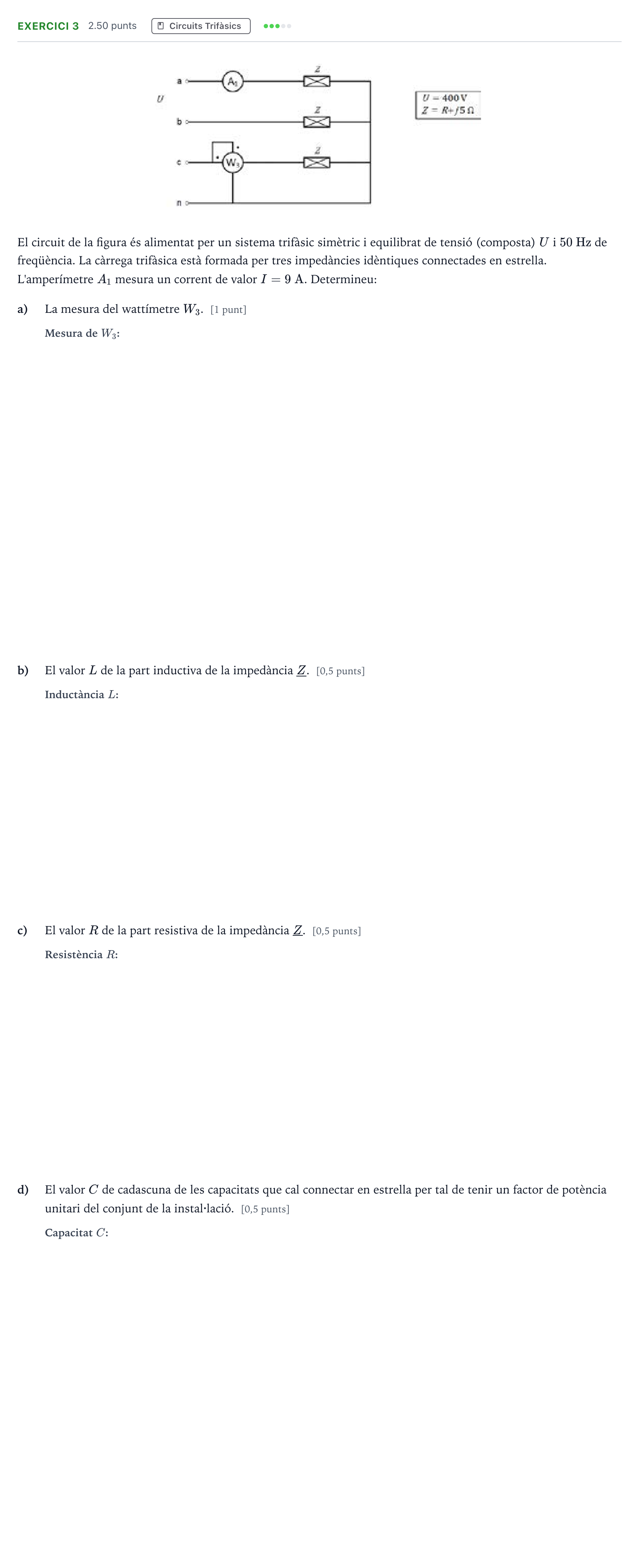

El circuit de la figura és alimentat per un sistema trifàsic simètric i equilibrat de tensió (composta) $U$ i $50\text{ Hz}$ de freqüència. La càrrega trifàsica està formada per tres impedàncies idèntiques connectades en estrella. L'amperímetre $A_1$ mesura un corrent de valor $I = 9\text{ A}$. Determineu:

a)

La mesura del wattímetre $W_3$. [1 punt]

b)

El valor $L$ de la part inductiva de la impedància $\underline{Z}$. [0,5 punts]

c)

El valor $R$ de la part resistiva de la impedància $\underline{Z}$. [0,5 punts]

d)

El valor $C$ de cadascuna de les capacitats que cal connectar en estrella per tal de tenir un factor de potència unitari del conjunt de la instal·lació. [0,5 punts]
