Ejercicio 1 - Circuits Trifàsics · Electrotecnia Selectividad Cataluña Juny Serie 5 2023

Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades. [2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

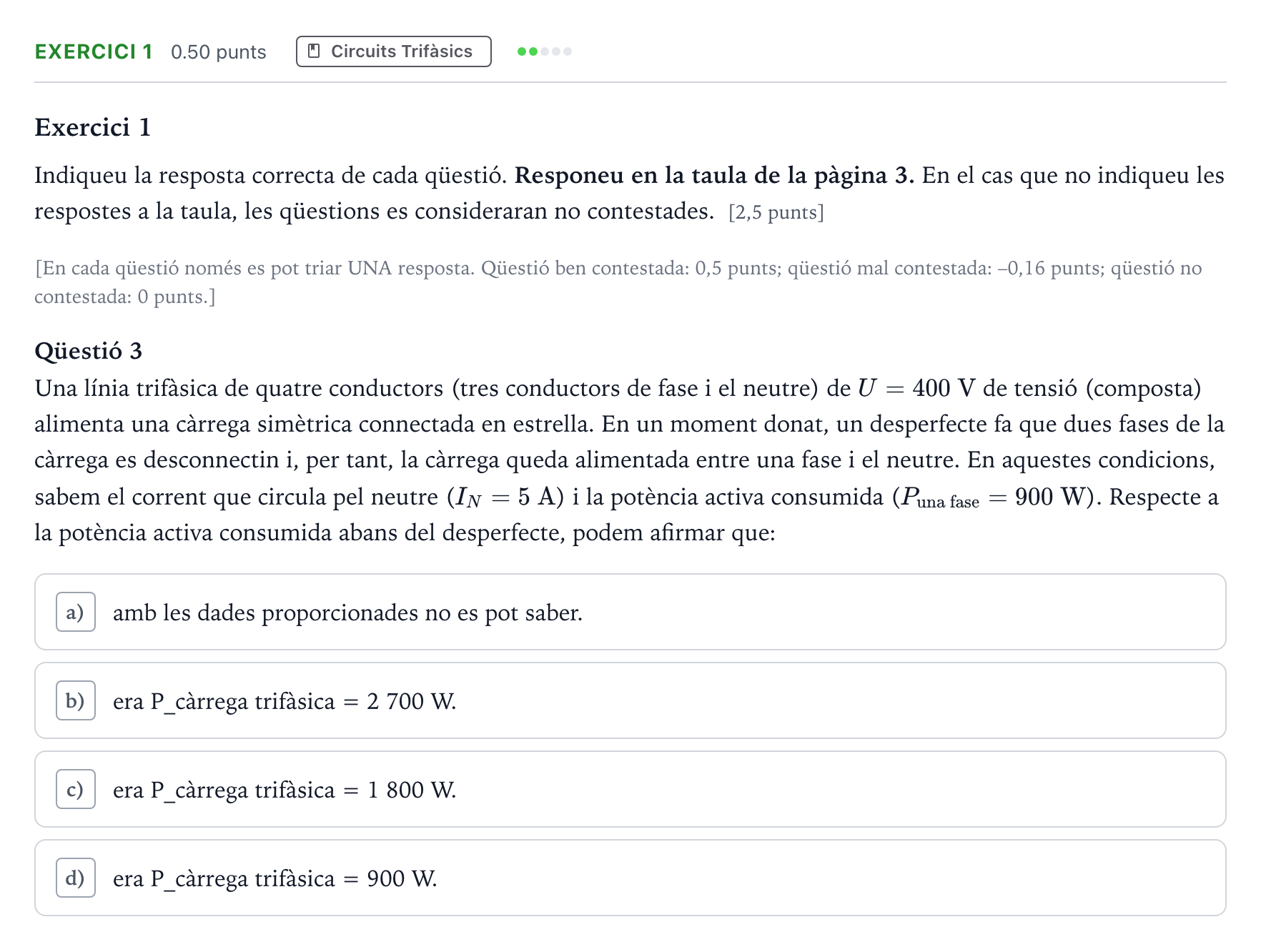

Qüestió 3

Una línia trifàsica de quatre conductors (tres conductors de fase i el neutre) de $U = 400\text{ V}$ de tensió (composta) alimenta una càrrega simètrica connectada en estrella. En un moment donat, un desperfecte fa que dues fases de la càrrega es desconnectin i, per tant, la càrrega queda alimentada entre una fase i el neutre. En aquestes condicions, sabem el corrent que circula pel neutre ($I_N = 5\text{ A}$) i la potència activa consumida ($P_{\text{una fase}} = 900\text{ W}$). Respecte a la potència activa consumida abans del desperfecte, podem afirmar que:

)
