Exercici 5 · Electrotecnia Selectividad Cataluña Setembre Serie 2 2023

Exercici 5

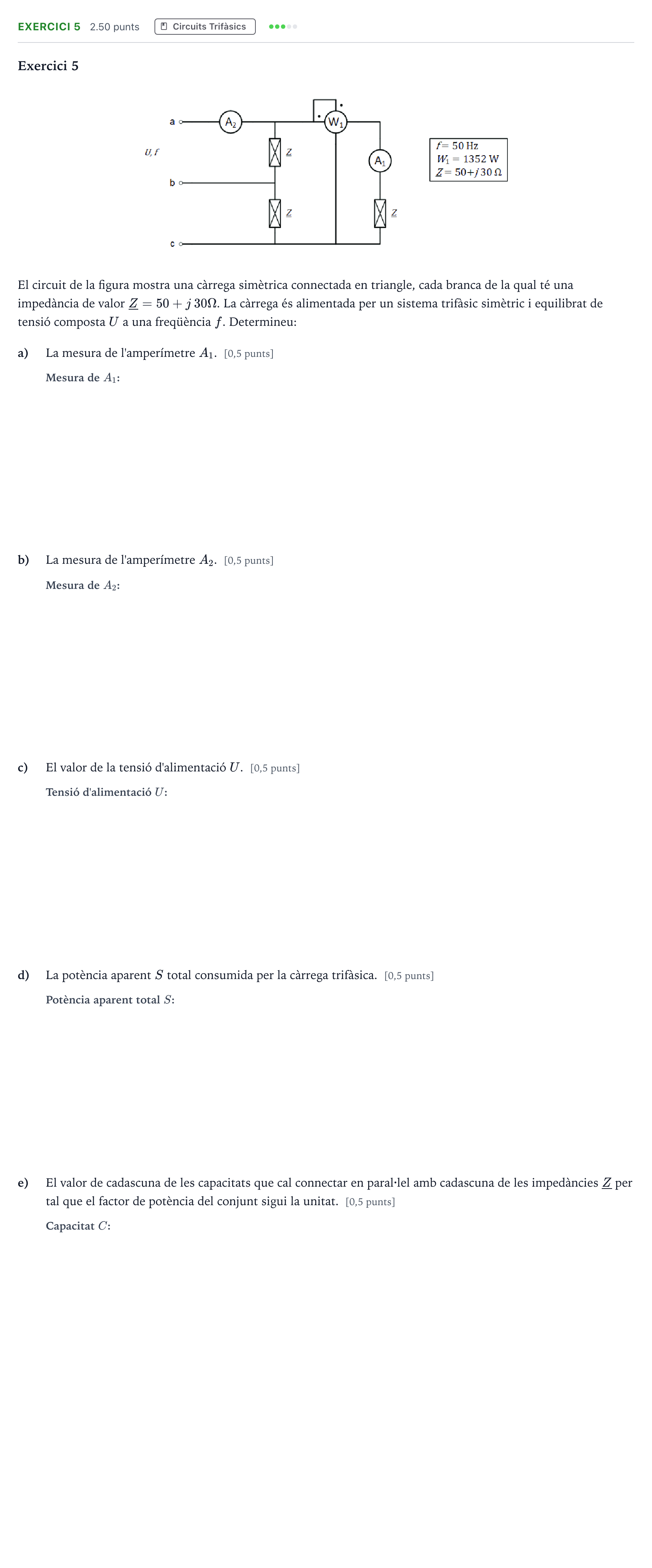

El circuit de la figura mostra una càrrega simètrica connectada en triangle, cada branca de la qual té una impedància de valor $\underline{Z} = 50 + j\,30\ \Omega$. La càrrega és alimentada per un sistema trifàsic simètric i equilibrat de tensió composta $U$ a una freqüència $f$. Determineu:

a)

La mesura de l'amperímetre $A_1$. [0,5 punts]

b)

La mesura de l'amperímetre $A_2$. [0,5 punts]

c)

El valor de la tensió d'alimentació $U$. [0,5 punts]

d)

La potència aparent $S$ total consumida per la càrrega trifàsica. [0,5 punts]

e)

El valor de cadascuna de les capacitats que cal connectar en paral·lel amb cadascuna de les impedàncies $\underline{Z}$ per tal que el factor de potència del conjunt sigui la unitat. [0,5 punts]
