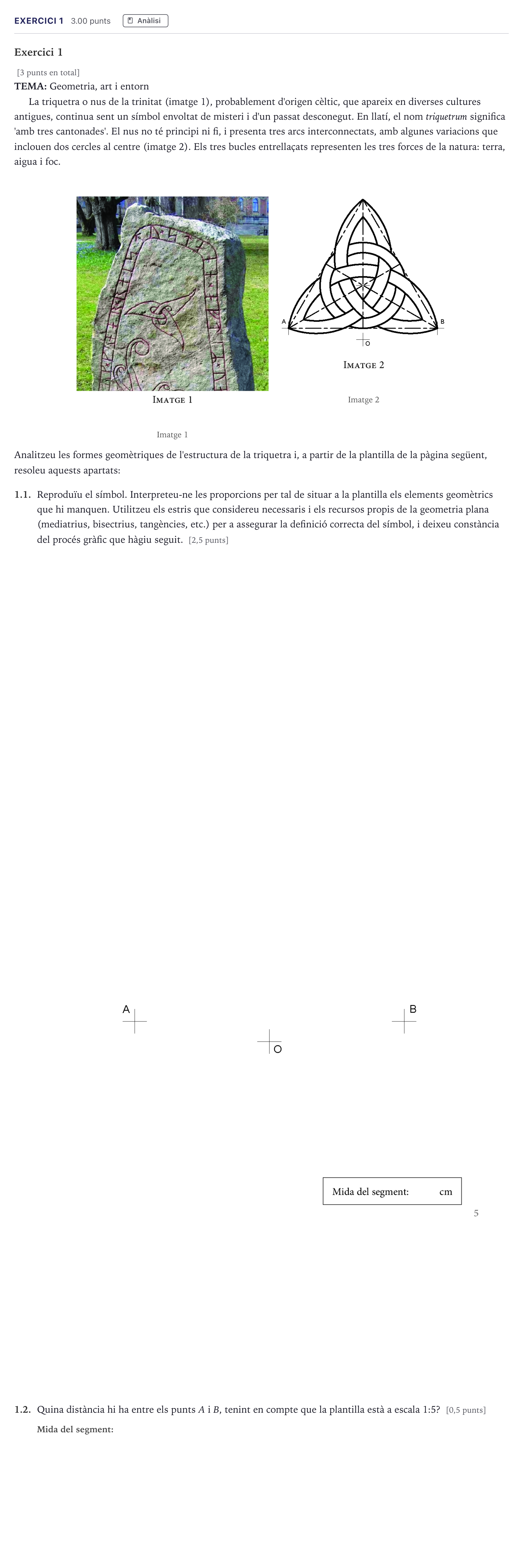

Exercici 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Setembre Serie 2 2026

Exercici 1

[3 punts en total]

TEMA: Geometria, art i entorn

La triquetra o nus de la trinitat (imatge 1), probablement d'origen cèltic, que apareix en diverses cultures antigues, continua sent un símbol envoltat de misteri i d'un passat desconegut. En llatí, el nom triquetrum significa 'amb tres cantonades'. El nus no té principi ni fi, i presenta tres arcs interconnectats, amb algunes variacions que inclouen dos cercles al centre (imatge 2). Els tres bucles entrellaçats representen les tres forces de la natura: terra, aigua i foc.

Imatge 1

Imatge 2

Analitzeu les formes geomètriques de l'estructura de la triquetra i, a partir de la plantilla de la pàgina següent, resoleu aquests apartats:

1.1.

Reproduïu el símbol. Interpreteu-ne les proporcions per tal de situar a la plantilla els elements geomètrics que hi manquen. Utilitzeu els estris que considereu necessaris i els recursos propis de la geometria plana (mediatrius, bisectrius, tangències, etc.) per a assegurar la definició correcta del símbol, i deixeu constància del procés gràfic que hàgiu seguit. [2,5 punts]

1.2.

Quina distància hi ha entre els punts A i B, tenint en compte que la plantilla està a escala 1:5? [0,5 punts]
