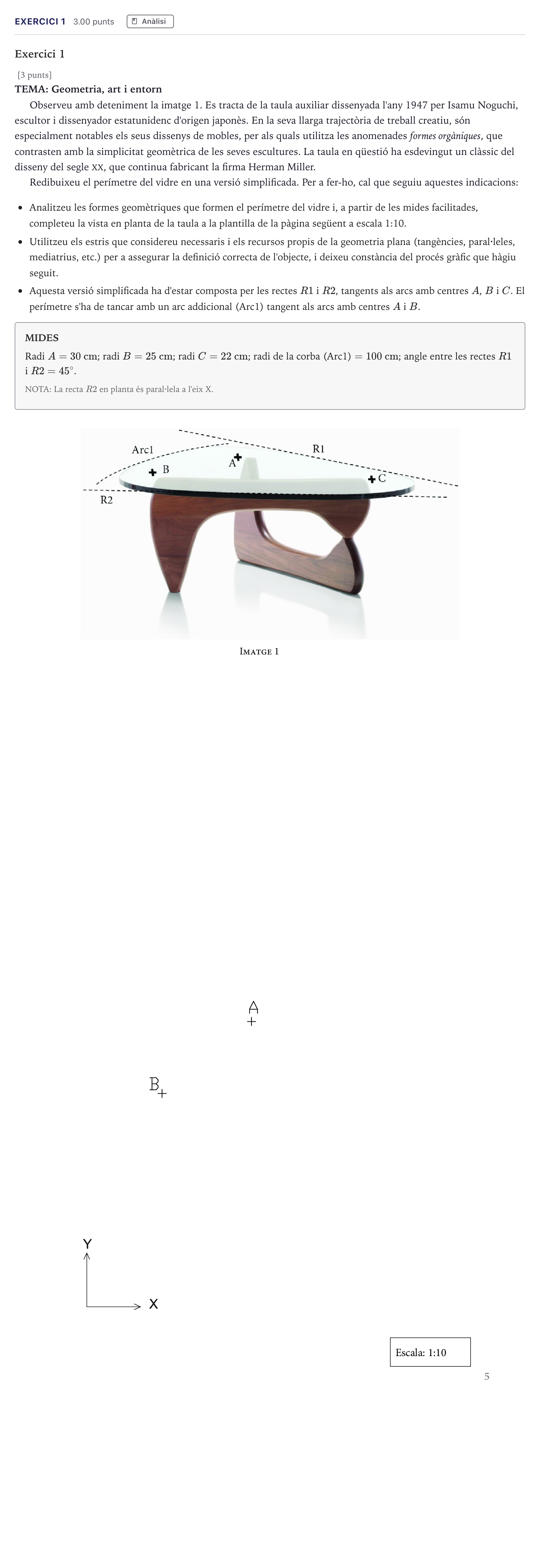

Exercici 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 5 2026

Exercici 1

[3 punts]

TEMA: Geometria, art i entorn

Observeu amb deteniment la imatge 1. Es tracta de la taula auxiliar dissenyada l'any 1947 per Isamu Noguchi, escultor i dissenyador estatunidenc d'origen japonès. En la seva llarga trajectòria de treball creatiu, són especialment notables els seus dissenys de mobles, per als quals utilitza les anomenades formes orgàniques, que contrasten amb la simplicitat geomètrica de les seves escultures. La taula en qüestió ha esdevingut un clàssic del disseny del segle XX, que continua fabricant la firma Herman Miller.

Redibuixeu el perímetre del vidre en una versió simplificada. Per a fer-ho, cal que seguiu aquestes indicacions:

Analitzeu les formes geomètriques que formen el perímetre del vidre i, a partir de les mides facilitades, completeu la vista en planta de la taula a la plantilla de la pàgina següent a escala 1:10.

Utilitzeu els estris que considereu necessaris i els recursos propis de la geometria plana (tangències, paral·leles, mediatrius, etc.) per a assegurar la definició correcta de l'objecte, i deixeu constància del procés gràfic que hàgiu seguit.

Aquesta versió simplificada ha d'estar composta per les rectes $R1$ i $R2$, tangents als arcs amb centres $A$, $B$ i $C$. El perímetre s'ha de tancar amb un arc addicional (Arc1) tangent als arcs amb centres $A$ i $B$.

MIDES

Radi $A = 30\text{ cm}$; radi $B = 25\text{ cm}$; radi $C = 22\text{ cm}$; radi de la corba (Arc1) $= 100\text{ cm}$; angle entre les rectes $R1$ i $R2 = 45^\circ$.

NOTA: La recta $R2$ en planta és paral·lela a l'eix X.
