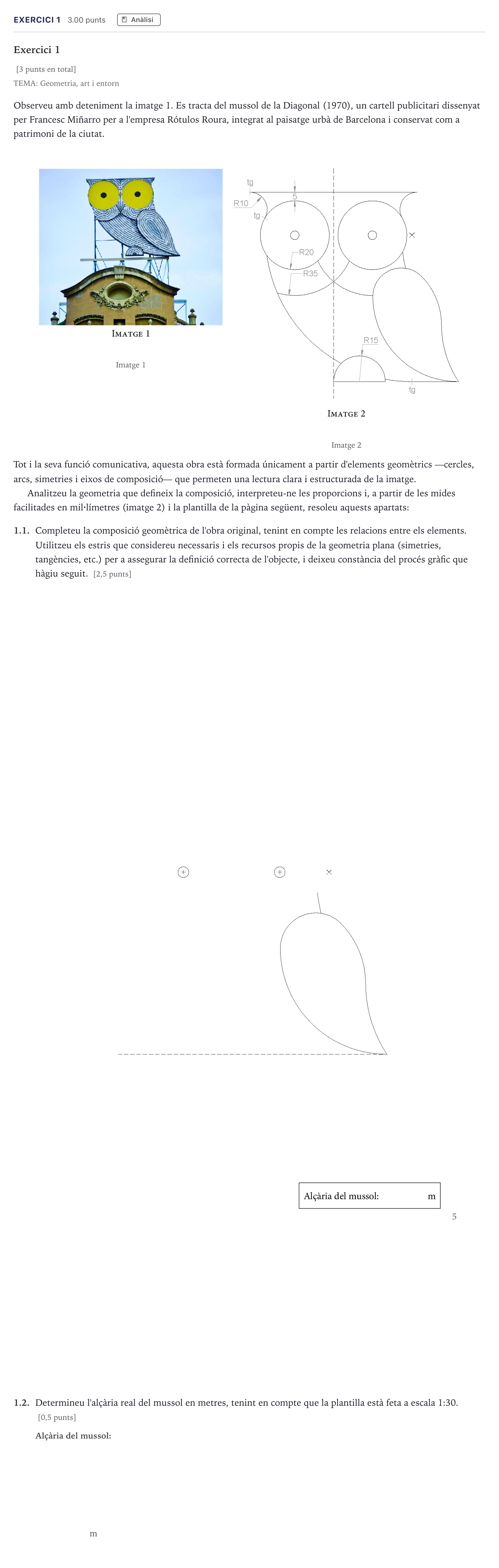

Exercici 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Juny Serie 1 2026

Exercici 1

[3 punts en total]

TEMA: Geometria, art i entorn

Observeu amb deteniment la imatge 1. Es tracta del mussol de la Diagonal (1970), un cartell publicitari dissenyat per Francesc Miñarro per a l'empresa Rótulos Roura, integrat al paisatge urbà de Barcelona i conservat com a patrimoni de la ciutat.

Imatge 1

Imatge 2

Tot i la seva funció comunicativa, aquesta obra està formada únicament a partir d'elements geomètrics —cercles, arcs, simetries i eixos de composició— que permeten una lectura clara i estructurada de la imatge.

Analitzeu la geometria que defineix la composició, interpreteu-ne les proporcions i, a partir de les mides facilitades en mil·límetres (imatge 2) i la plantilla de la pàgina següent, resoleu aquests apartats:

1.1.

Completeu la composició geomètrica de l'obra original, tenint en compte les relacions entre els elements. Utilitzeu els estris que considereu necessaris i els recursos propis de la geometria plana (simetries, tangències, etc.) per a assegurar la definició correcta de l'objecte, i deixeu constància del procés gràfic que hàgiu seguit. [2,5 punts]

1.2.

Determineu l'alçària real del mussol en metres, tenint en compte que la plantilla està feta a escala 1:30. [0,5 punts]

m
