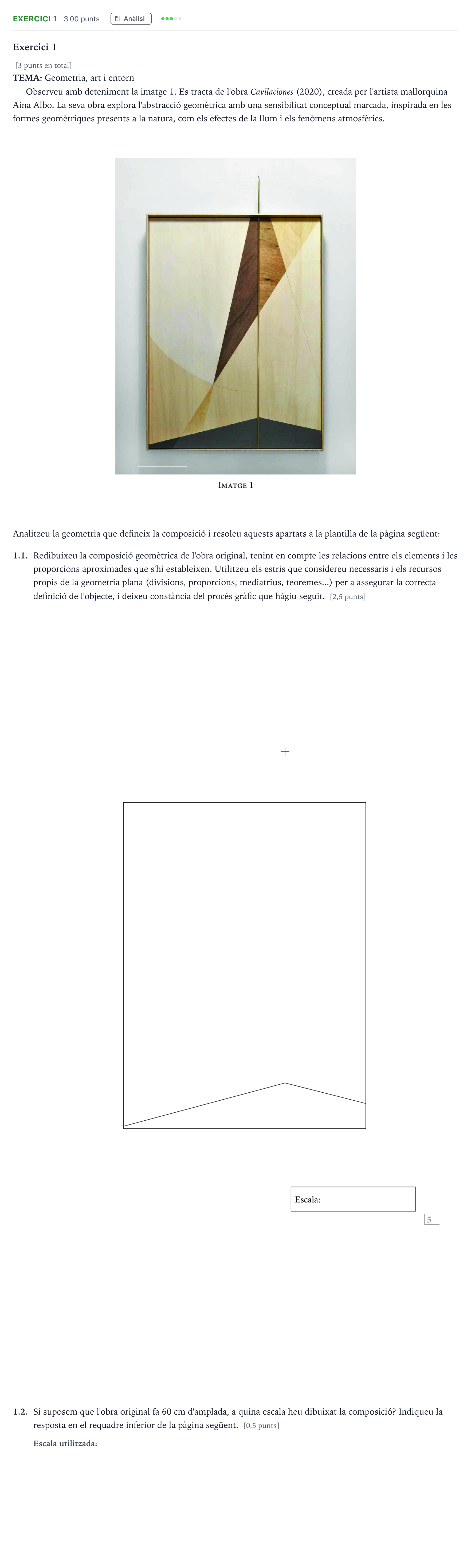

Exercici 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño Selectividad Cataluña Setembre Serie 3 2025

Exercici 1

[3 punts en total]

TEMA: Geometria, art i entorn

Observeu amb deteniment la imatge 1. Es tracta de l'obra Cavilaciones (2020), creada per l'artista mallorquina Aina Albo. La seva obra explora l'abstracció geomètrica amb una sensibilitat conceptual marcada, inspirada en les formes geomètriques presents a la natura, com els efectes de la llum i els fenòmens atmosfèrics.

Analitzeu la geometria que defineix la composició i resoleu aquests apartats a la plantilla de la pàgina següent:

1.1.

Redibuixeu la composició geomètrica de l'obra original, tenint en compte les relacions entre els elements i les proporcions aproximades que s'hi estableixen. Utilitzeu els estris que considereu necessaris i els recursos propis de la geometria plana (divisions, proporcions, mediatrius, teoremes...) per a assegurar la correcta definició de l'objecte, i deixeu constància del procés gràfic que hàgiu seguit. [2,5 punts]

1.2.

Si suposem que l'obra original fa 60 cm d'amplada, a quina escala heu dibuixat la composició? Indiqueu la resposta en el requadre inferior de la pàgina següent. [0,5 punts]
