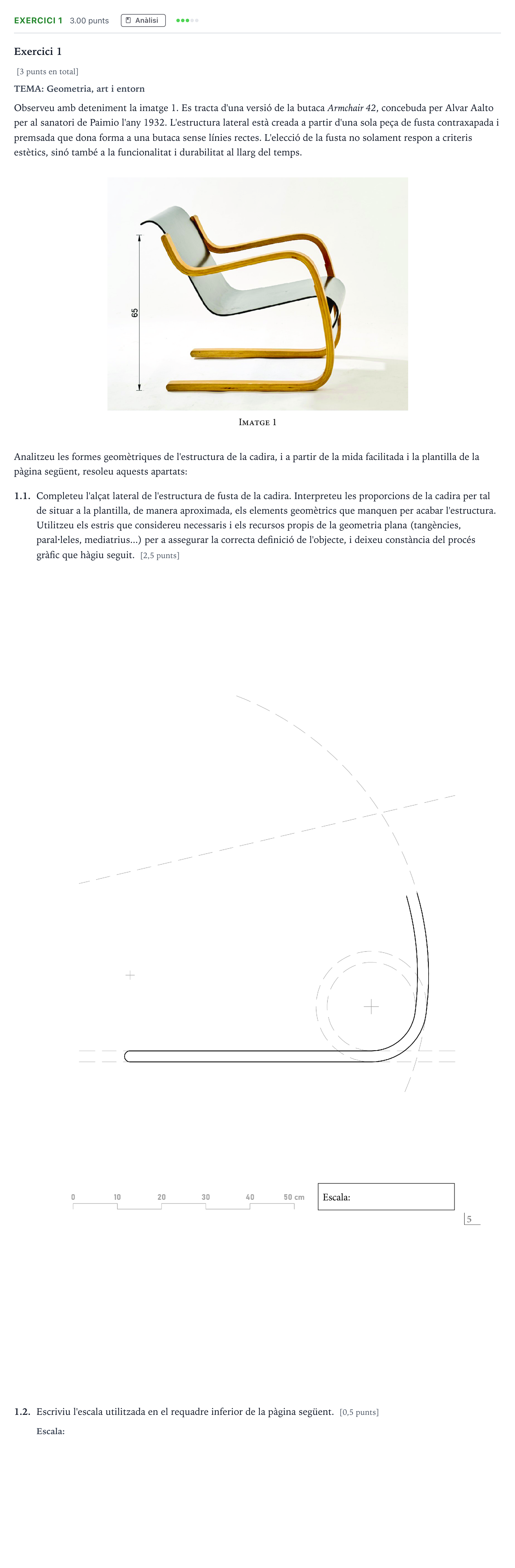

Exercici 1

[3 punts en total]

TEMA: Geometria, art i entorn

Observeu amb deteniment la imatge 1. Es tracta d'una versió de la butaca Armchair 42, concebuda per Alvar Aalto per al sanatori de Paimio l'any 1932. L'estructura lateral està creada a partir d'una sola peça de fusta contraxapada i premsada que dona forma a una butaca sense línies rectes. L'elecció de la fusta no solament respon a criteris estètics, sinó també a la funcionalitat i durabilitat al llarg del temps.

Analitzeu les formes geomètriques de l'estructura de la cadira, i a partir de la mida facilitada i la plantilla de la pàgina següent, resoleu aquests apartats:

1.1.

Completeu l'alçat lateral de l'estructura de fusta de la cadira. Interpreteu les proporcions de la cadira per tal de situar a la plantilla, de manera aproximada, els elements geomètrics que manquen per acabar l'estructura. Utilitzeu els estris que considereu necessaris i els recursos propis de la geometria plana (tangències, paral·leles, mediatrius...) per a assegurar la correcta definició de l'objecte, i deixeu constància del procés gràfic que hàgiu seguit. [2,5 punts]

1.2.

Escriviu l'escala utilitzada en el requadre inferior de la pàgina següent. [0,5 punts]
