Ejercicio 1 - Electrónica digital combinacional · Tecnología e Ingeniería II PAU Valencia Extraordinaria 2025

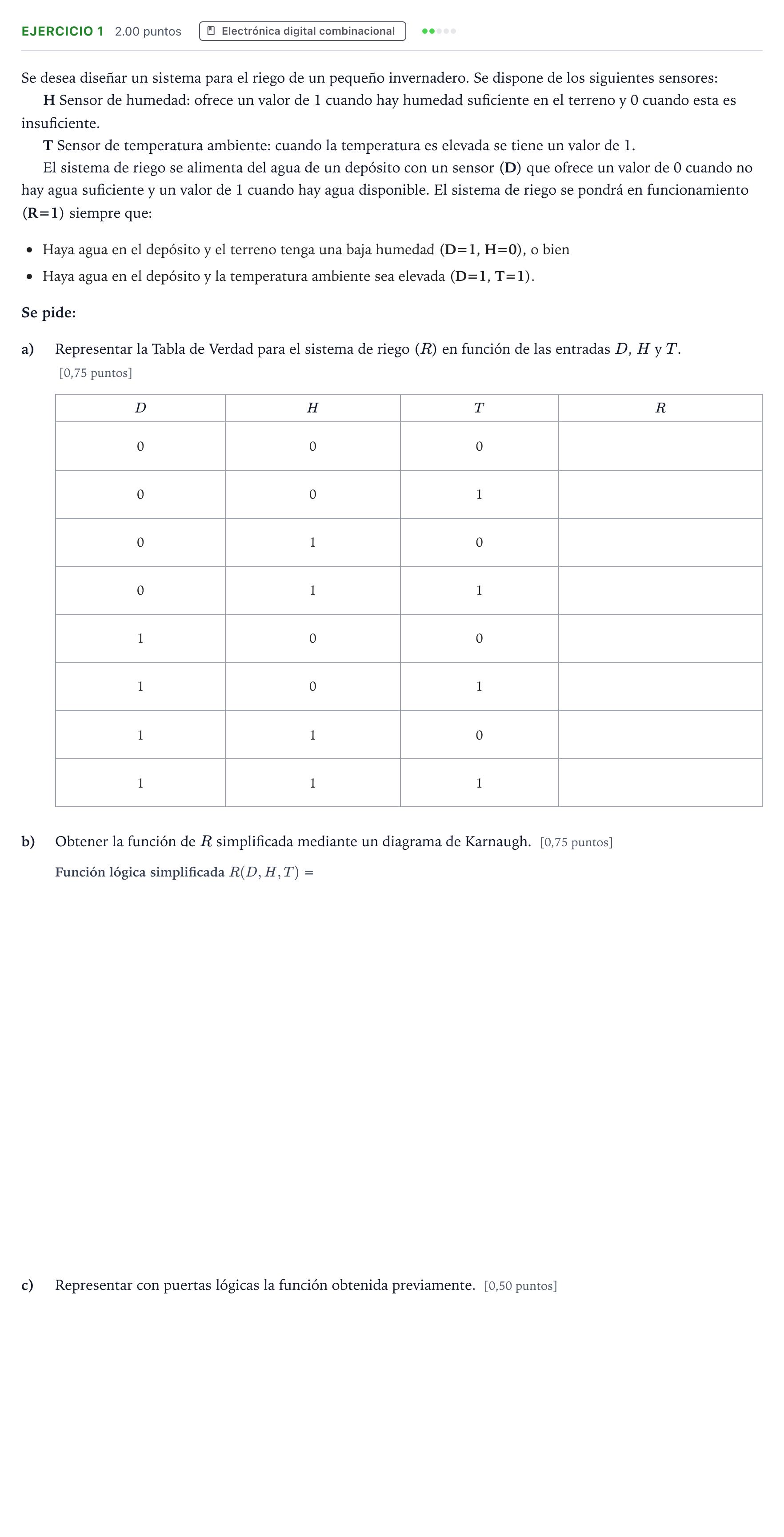

Se desea diseñar un sistema para el riego de un pequeño invernadero. Se dispone de los siguientes sensores:

H Sensor de humedad: ofrece un valor de 1 cuando hay humedad suficiente en el terreno y 0 cuando esta es insuficiente.

T Sensor de temperatura ambiente: cuando la temperatura es elevada se tiene un valor de 1.

El sistema de riego se alimenta del agua de un depósito con un sensor ( D) que ofrece un valor de 0 cuando no hay agua suficiente y un valor de 1 cuando hay agua disponible. El sistema de riego se pondrá en funcionamiento ( R=1) siempre que:

Haya agua en el depósito y el terreno tenga una baja humedad ( D=1, H=0), o bien

Haya agua en el depósito y la temperatura ambiente sea elevada ( D=1, T=1).

Se pide:

a)

Representar la Tabla de Verdad para el sistema de riego ($R$) en función de las entradas $D$, $H$ y $T$.

[0,75 puntos]

$D$

$H$

$T$

$R$

b)

Obtener la función de $R$ simplificada mediante un diagrama de Karnaugh.

[0,75 puntos]

c)

Representar con puertas lógicas la función obtenida previamente.

[0,50 puntos]
