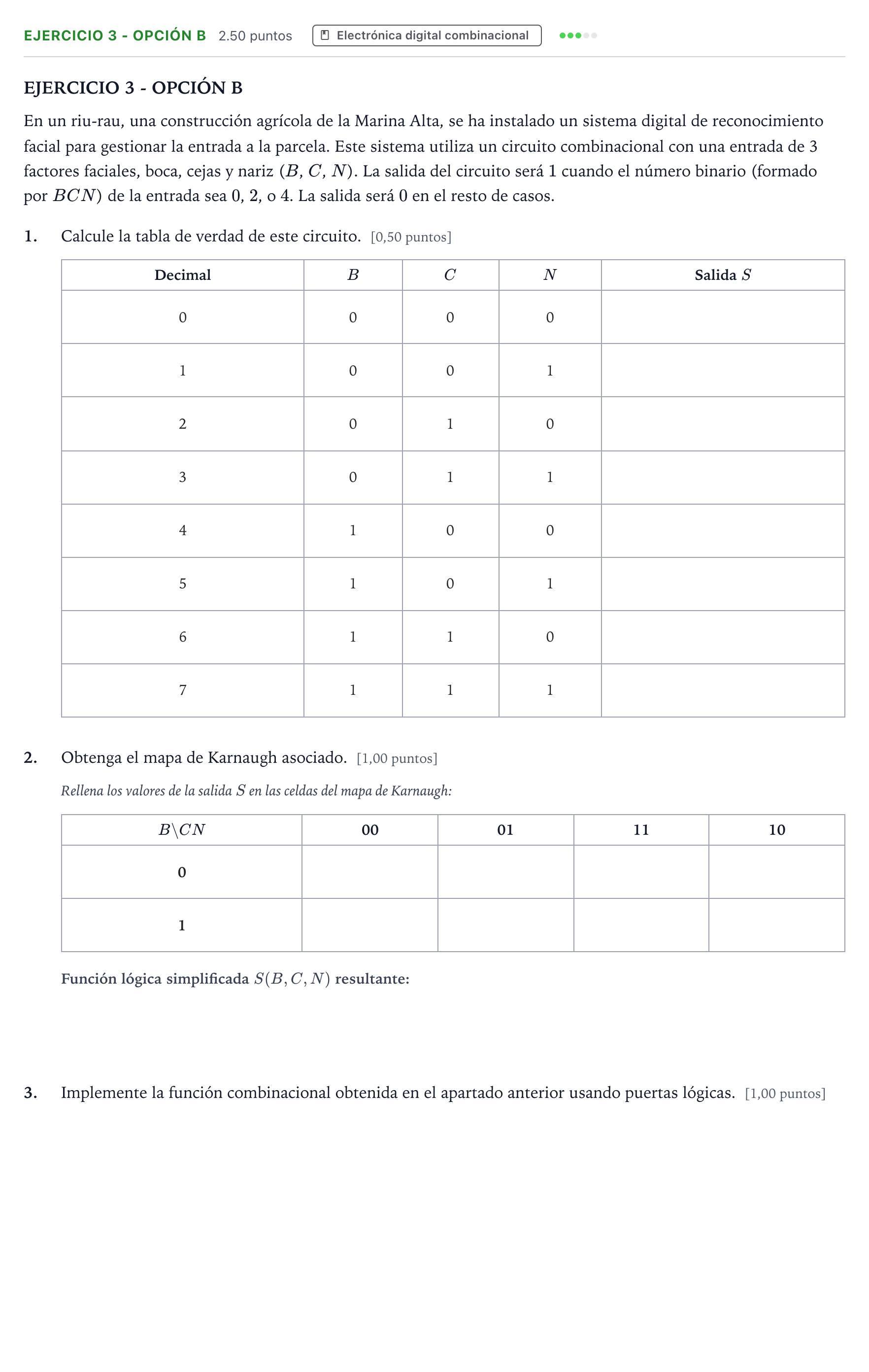

Ejercicio 3 - Opción B · Tecnología e Ingeniería II PAU Valencia Ordinaria 2025

EJERCICIO 3 - OPCIÓN B

En un riu-rau, una construcción agrícola de la Marina Alta, se ha instalado un sistema digital de reconocimiento facial para gestionar la entrada a la parcela. Este sistema utiliza un circuito combinacional con una entrada de 3 factores faciales, boca, cejas y nariz ($B$, $C$, $N$). La salida del circuito será $1$ cuando el número binario (formado por $BCN$) de la entrada sea $0$, $2$, o $4$. La salida será $0$ en el resto de casos.

1.

Calcule la tabla de verdad de este circuito. [0,50 puntos]

Decimal

$B$

$C$

$N$

Salida $S$

2.

Obtenga el mapa de Karnaugh asociado. [1,00 puntos]

Rellena los valores de la salida $S$ en las celdas del mapa de Karnaugh:

$B \backslash CN$

00

01

11

10

0

1

3.

Implemente la función combinacional obtenida en el apartado anterior usando puertas lógicas. [1,00 puntos]
