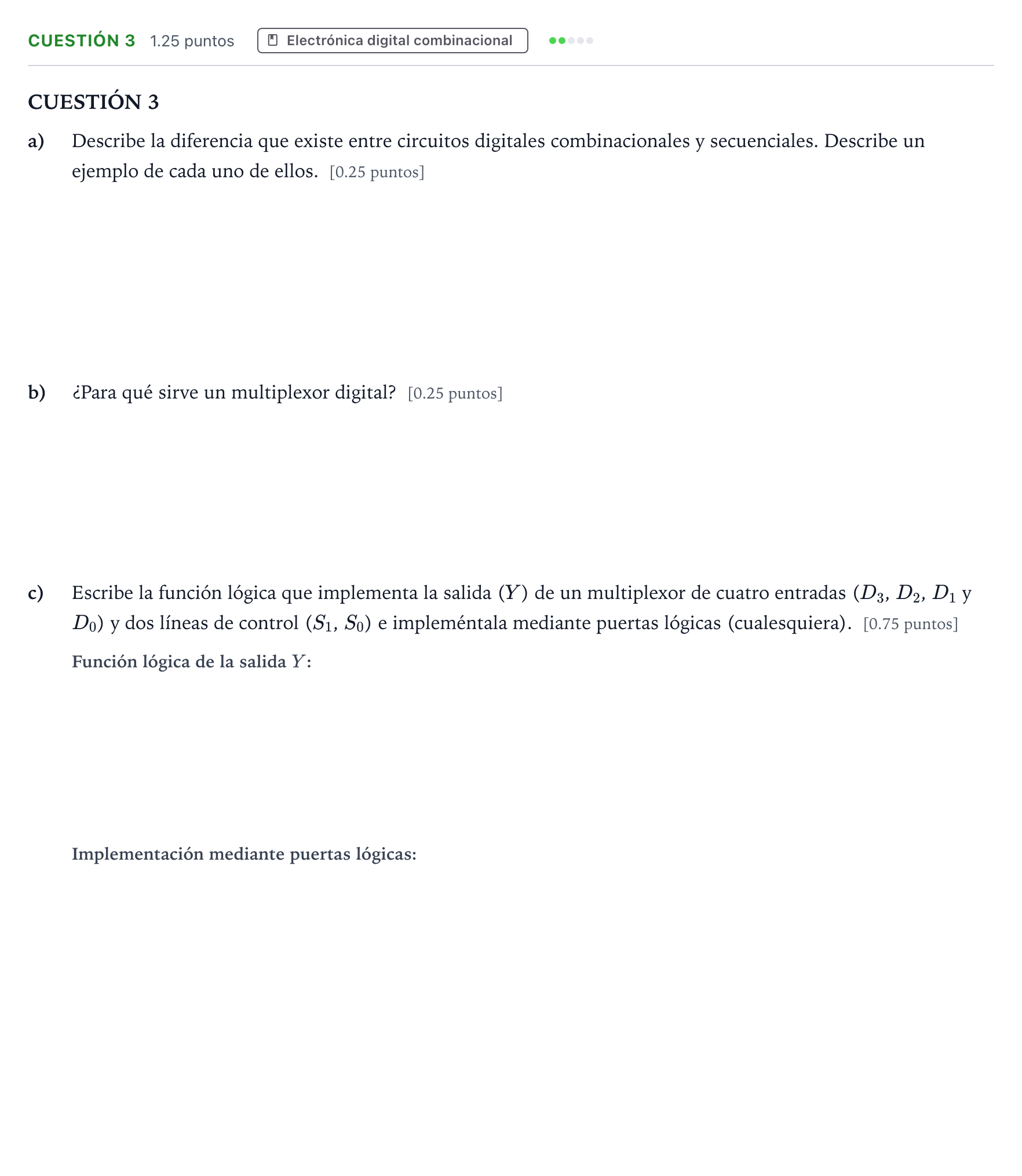

CUESTIÓN 3
a)
Describe la diferencia que existe entre circuitos digitales combinacionales y secuenciales. Describe un ejemplo de cada uno de ellos. [0.25 puntos]
b)
¿Para qué sirve un multiplexor digital? [0.25 puntos]
c)
Escribe la función lógica que implementa la salida () de un multiplexor de cuatro entradas (, , y ) y dos líneas de control (, ) e impleméntala mediante puertas lógicas (cualesquiera). [0.75 puntos]
Solución
Solución de AprenAI (no es la oficial)
a. Describe la diferencia que existe entre circuitos digitales combinacionales y secuenciales. Describe un ejemplo de cada uno de ellos.
Solución: En los circuitos combinacionales, el valor de las salidas depende única y exclusivamente de los valores de las entradas en ese mismo instante de tiempo (no tienen memoria). Ejemplo: multiplexor, demultiplexor, codificador, decodificador o semisumador/sumador. En los circuitos secuenciales, el valor de las salidas depende no solo del valor actual de las entradas, sino también del estado interno anterior del circuito (tienen memoria). Ejemplo: biestable (flip-flop), contador o registro de desplazamiento.
b. ¿Para qué sirve un multiplexor digital?
Solución: Un multiplexor digital es un circuito combinacional selector de datos: conecta una de sus múltiples entradas de información ( entradas) a una única línea de salida común, en función del código binario presente en sus entradas de selección o control.
