Cuestión 6 · Física PAU Valencia Ordinaria 2021
Tema: Óptica geométrica: lentes, espejos y el ojo · Del examen Ordinaria (2021)
Enunciado

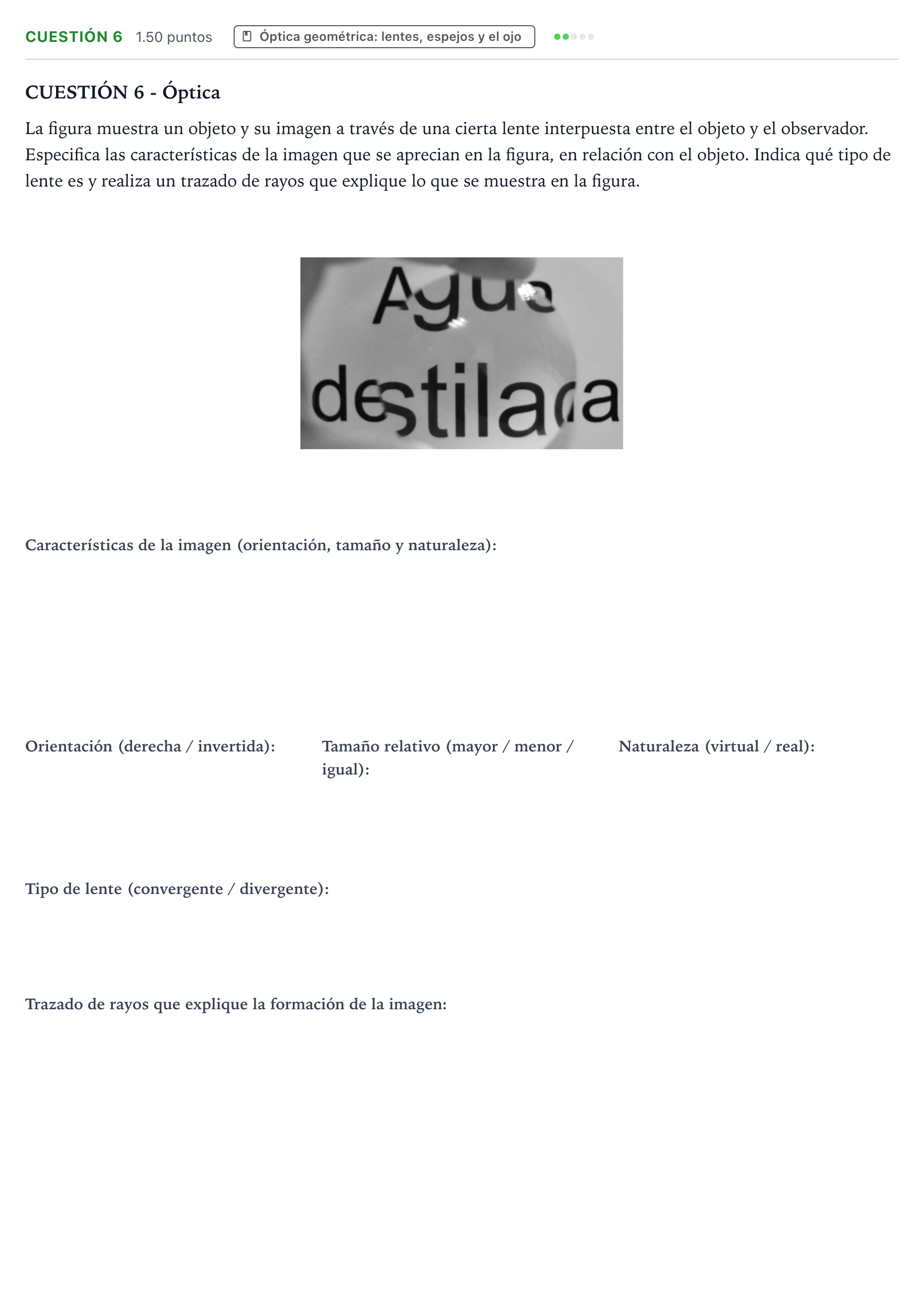

CUESTIÓN 6 - Óptica
La figura muestra un objeto y su imagen a través de una cierta lente interpuesta entre el objeto y el observador. Especifica las características de la imagen que se aprecian en la figura, en relación con el objeto. Indica qué tipo de lente es y realiza un trazado de rayos que explique lo que se muestra en la figura.
Solución
Según los criterios oficiales de corrección
Orientación de la imagen en relación con el objeto:
Solución: Derecha
Tamaño relativo de la imagen:
Solución: Mayor / Aumentada
Naturaleza de la imagen:
Solución: Virtual
Indica qué tipo de lente es:
Solución: Convergente
Realiza un trazado de rayos que explique lo que se muestra en la figura:
Solución: El trazado de rayos debe mostrar una lente delgada convergente con el objeto situado entre el foco objeto () y el centro óptico de la lente (). - Un rayo que incide paralelo al eje óptico se refracta pasando por el foco imagen (). - Un rayo que incide pasando por el centro óptico atraviesa la lente sin desviarse. - Los rayos refractados son divergentes y sus prolongaciones hacia atrás convergen a la izquierda de la lente, formando una imagen virtual, derecha y de mayor tamaño (, ).
