Pregunta C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2026

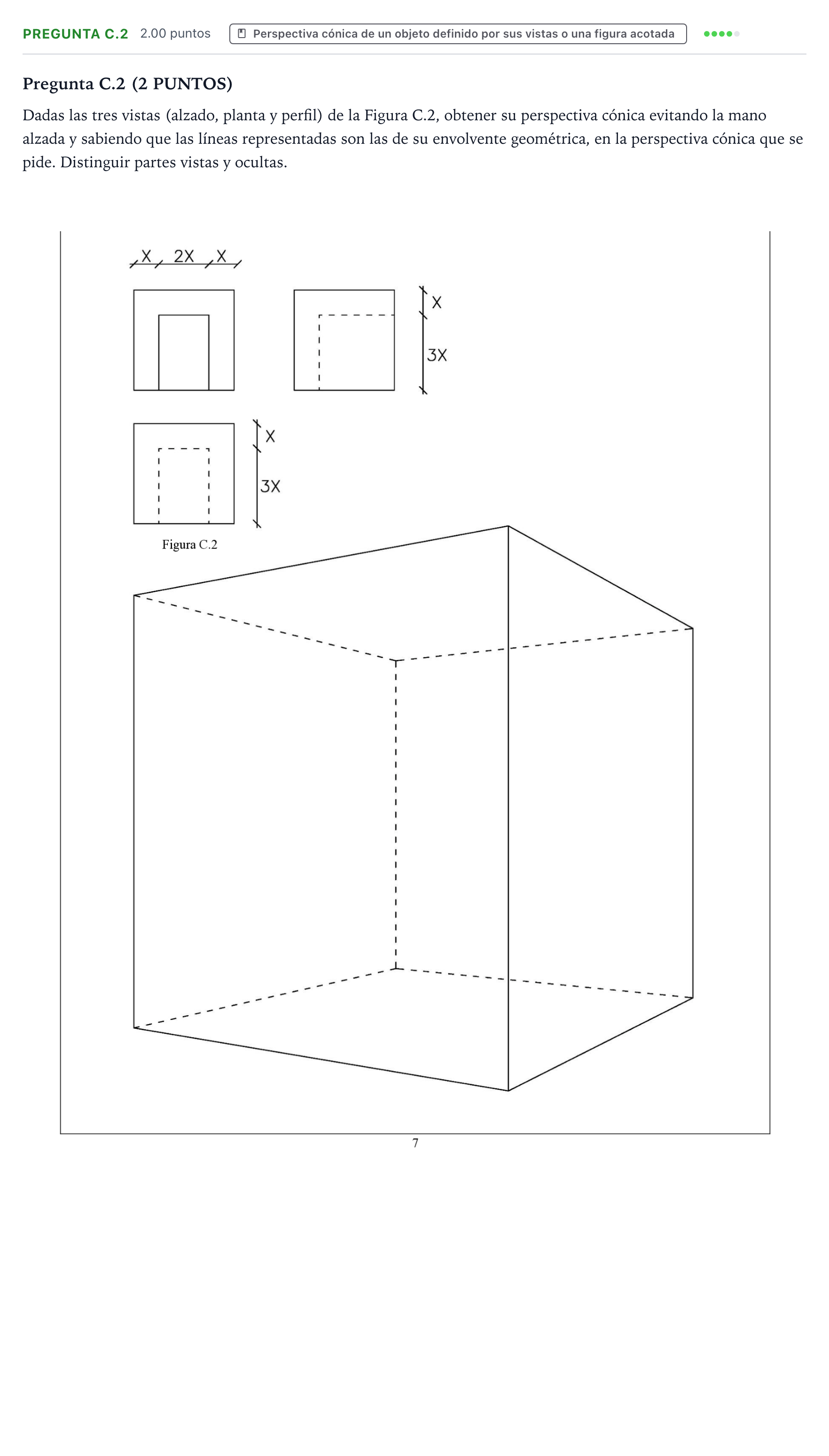

Dadas las tres vistas (alzado, planta y perfil) de la Figura C.2, obtener su perspectiva cónica evitando la mano alzada. Distinguir partes vistas y ocultas.

Solución: Interpretación de las vistas. La envolvente es un cubo de arista $4X$. En el alzado se ve un hueco rectangular de $2X$ de ancho (centrado, con $X$ de macizo a cada lado) y $3X$ de alto desde la base (queda $X$ de macizo arriba). En el perfil y en la planta ese hueco aparece con línea oculta y tiene $3X$ de fondo, así que termina a $X$ de la cara posterior. El objeto es, por tanto, el cubo con un nicho prismático de $2X \times 3X \times 3X$ excavado en la parte inferior central de la cara frontal. Perspectiva. Dentro de la envolvente dada: 1. Se divide la arista horizontal inferior de la cara frontal en cuatro partes iguales (en cónica, con una diagonal de la cara o un punto métrico) y se marcan los puntos a $X$ y a $3X$: son los lados del hueco. 2. Se divide la arista vertical en cuatro partes y se marca la altura $3X$ del dintel. 3. Se dibuja la boca del hueco en la cara frontal (dos verticales y el dintel) con línea vista. 4. Desde sus vértices se trazan las aristas de profundidad hacia el punto de fuga correspondiente hasta $3X$ de fondo (trasladando la medida sobre la arista lateral del cubo) y se cierra el fondo del nicho. 5. Las aristas interiores del nicho que tapa la propia masa del cubo (el fondo y las aristas de profundidad que no se ven desde el punto de vista) van con línea oculta (discontinua), igual que las aristas ocultas de la envolvente. Criterio oficial de puntuación | C.2. (2 PUNTOS) | PUNTOS | |---|---| | Líneas vistas | 0,9 | | Líneas ocultas | 0,9 | | Claridad, orden y limpieza | 0,2 |
