Pregunta C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2025

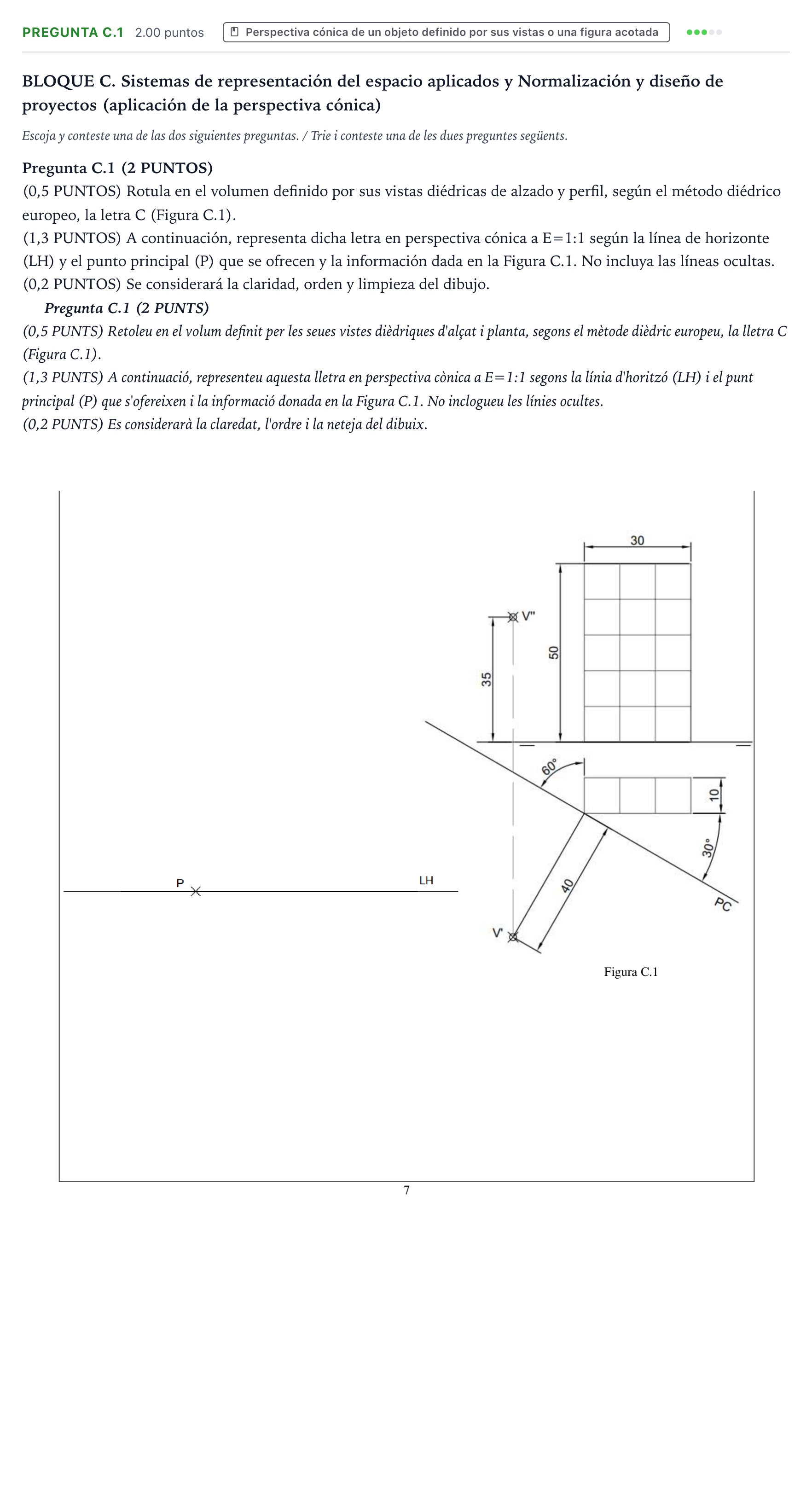

Pregunta C.1: Rotula en el volumen definido por sus vistas diédricas de alzado y perfil, según el método diédrico europeo, la letra C. A continuación, representa dicha letra en perspectiva cónica a E=1:1 según la línea de horizonte (LH) y el punto principal (P) que se ofrecen y la información dada en la Figura C.1.

Solución: 1. Rotulación de la letra C en vistas diédricas: - En el alzado ($30 \times 50$ mm, cuadrícula de $3 \times 5$ módulos de $10$ mm de lado), se delimita el contorno de la letra C: banda vertical izquierda de $10$ mm de ancho y $50$ mm de alto, tramo horizontal superior de $30 \times 10$ mm y tramo horizontal inferior de $30 \times 10$ mm, dejando un hueco central de $20$ mm de ancho y $30$ mm de alto. - En planta ($30 \times 10$ mm), se aprecia el contorno completo continuo de anchura $30$ mm y profundidad $10$ mm. 2. Construcción en perspectiva cónica: - Determinación de los puntos métricos y puntos de fuga ($F_1$ y $F_2$) mediante las paralelas trazadas desde $V'$ a las direcciones dadas por el plano del cuadro inclinado $60^\circ$ y $30^\circ$, y su proyección sobre la LH. - Traslado de las medidas reales a la línea de tierra (o traza del cuadro en el plano geometral) y fuga correspondiente hacia los puntos de fuga. - Levantamiento de las alturas en verdadera magnitud ($50$ mm total, tramos de $10$, $30$ y $10$ mm) en los puntos de contacto con el plano del cuadro y fuga hacia los puntos de fuga correspondientes. - Delimitación de las aristas visibles del sólido resultante en forma de 'C' tridimensional sin incluir líneas ocultas.
