Pregunta C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2025
Tema: Perspectiva cónica de un objeto definido por sus vistas o una figura acotada · Del examen Extraordinaria (2025)

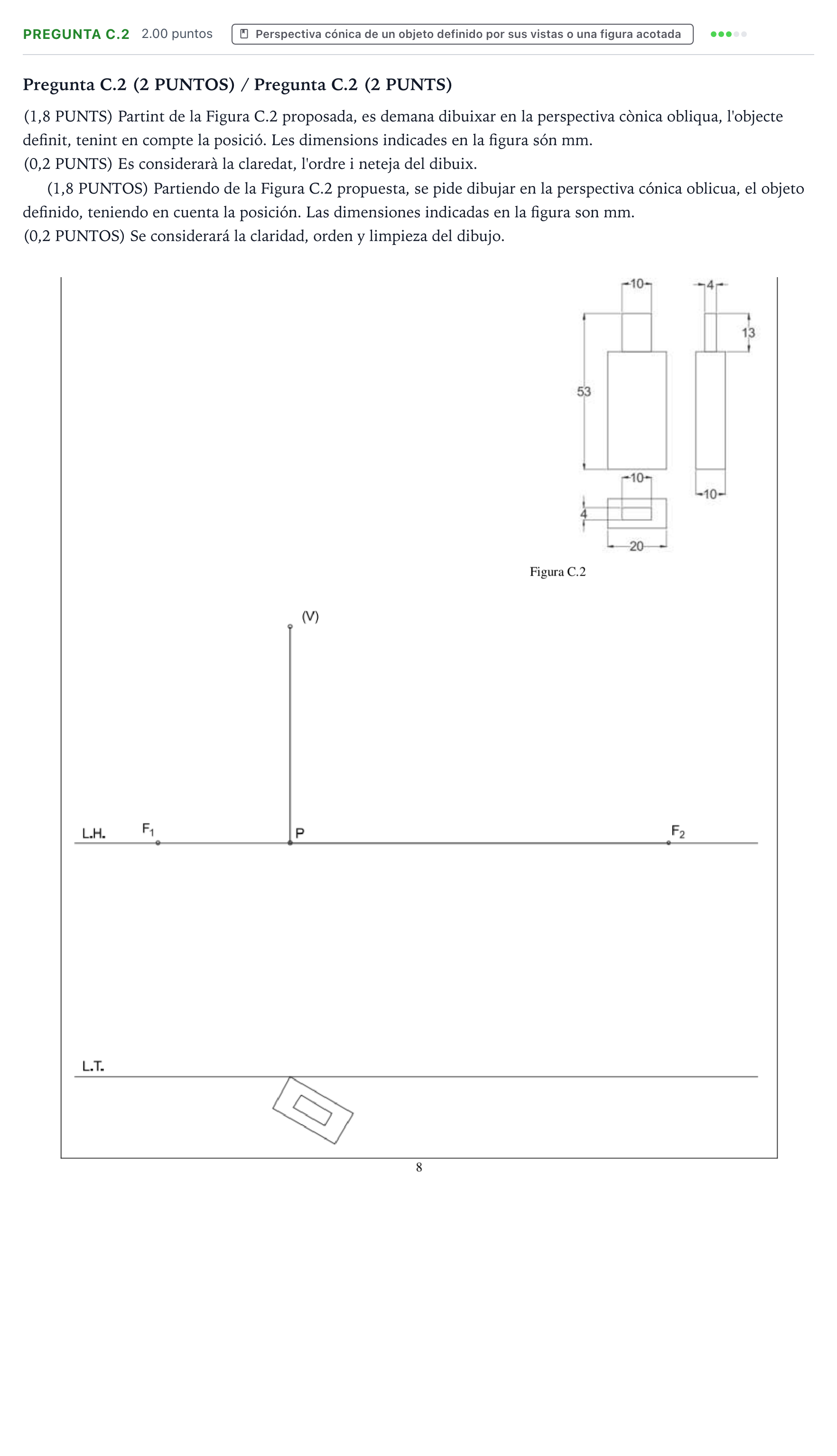

Enunciado
Pregunta C.2 (2 PUNTOS) / Pregunta C.2 (2 PUNTS)
(1,8 PUNTS) Partint de la Figura C.2 proposada, es demana dibuixar en la perspectiva cònica obliqua, l'objecte definit, tenint en compte la posició. Les dimensions indicades en la figura són mm.
(0,2 PUNTS) Es considerarà la claredat, l'ordre i neteja del dibuix.
(1,8 PUNTOS) Partiendo de la Figura C.2 propuesta, se pide dibujar en la perspectiva cónica oblicua, el objeto definido, teniendo en cuenta la posición. Las dimensiones indicadas en la figura son mm.
(0,2 PUNTOS) Se considerará la claridad, orden y limpieza del dibujo.
Solución
Según los criterios oficiales de corrección
Partiendo de la Figura C.2 propuesta, se pide dibujar en la perspectiva cónica oblicua, el objeto definido, teniendo en cuenta la posición.
Solución: Dibujo completo del objeto formado por dos prismas rectos superpuestos en perspectiva cónica oblicua: 1. Base inferior rectangular de mm con altura de mm (parte inferior del cuerpo de 53 mm menos la parte superior de 13 mm). 2. Cuerpo superior prismático centrado de mm y altura de mm. 3. Fuga de todas las aristas paralelas hacia sus correspondientes puntos de fuga y . 4. Medida en verdadera magnitud de las alturas a partir de las trazas en la L.T. y proyección de los vértices desde .
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
