Opción B.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Extraordinaria 2024
Tema: Perspectiva cónica de un objeto definido por sus vistas o una figura acotada · Del examen Extraordinaria (2024)

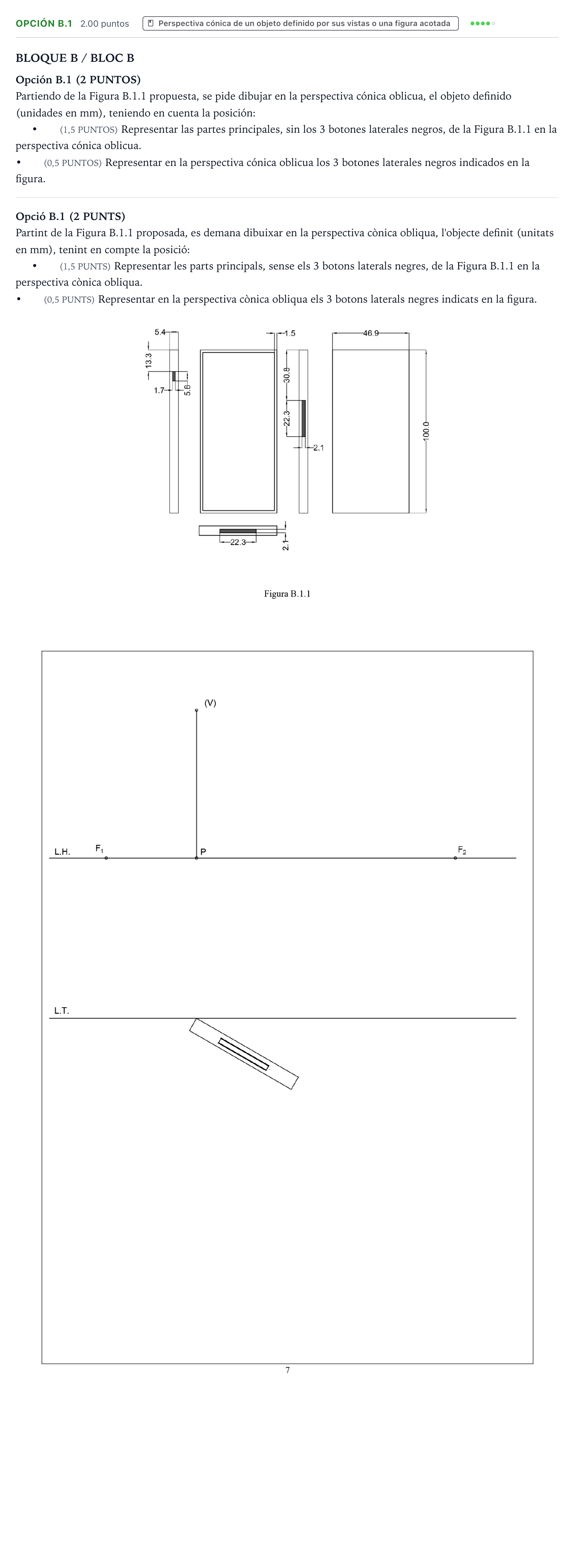

Enunciado
BLOQUE B / BLOC B
Opción B.1 (2 PUNTOS)
Partiendo de la Figura B.1.1 propuesta, se pide dibujar en la perspectiva cónica oblicua, el objeto definido (unidades en mm), teniendo en cuenta la posición:
• (1,5 PUNTOS) Representar las partes principales, sin los 3 botones laterales negros, de la Figura B.1.1 en la perspectiva cónica oblicua.
• (0,5 PUNTOS) Representar en la perspectiva cónica oblicua los 3 botones laterales negros indicados en la figura.
Opció B.1 (2 PUNTS)
Partint de la Figura B.1.1 proposada, es demana dibuixar en la perspectiva cònica obliqua, l'objecte definit (unitats en mm), tenint en compte la posició:
• (1,5 PUNTS) Representar les parts principals, sense els 3 botons laterals negres, de la Figura B.1.1 en la perspectiva cònica obliqua.
• (0,5 PUNTS) Representar en la perspectiva cònica obliqua els 3 botons laterals negres indicats en la figura.
Solución
Según los criterios oficiales de corrección
Partiendo de la Figura B.1.1 propuesta, se pide dibujar en la perspectiva cónica oblicua, el objeto definido (unidades en mm), teniendo en cuenta la posición
Solución: Dibujo en perspectiva cónica oblicua del dispositivo móvil: - Levantamiento de las aristas verticales desde la planta dada. - Trazado de las alturas sobre la línea de tierra o rectas de verdadera magnitud correspondientes (espesor de 5,4 mm, altura de 100,0 mm, anchura de 46,9 mm). - Fuga de las aristas superiores e inferiores a los puntos de fuga y . - Definición de la pantalla interior retraída (margen de 1,5 mm / 1,7 mm según vistas). - Representación en perspectiva de los 3 botones laterales situados en los cantos del dispositivo según las cotas especificadas.
