Pregunta C.1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Valencia Ordinaria 2026

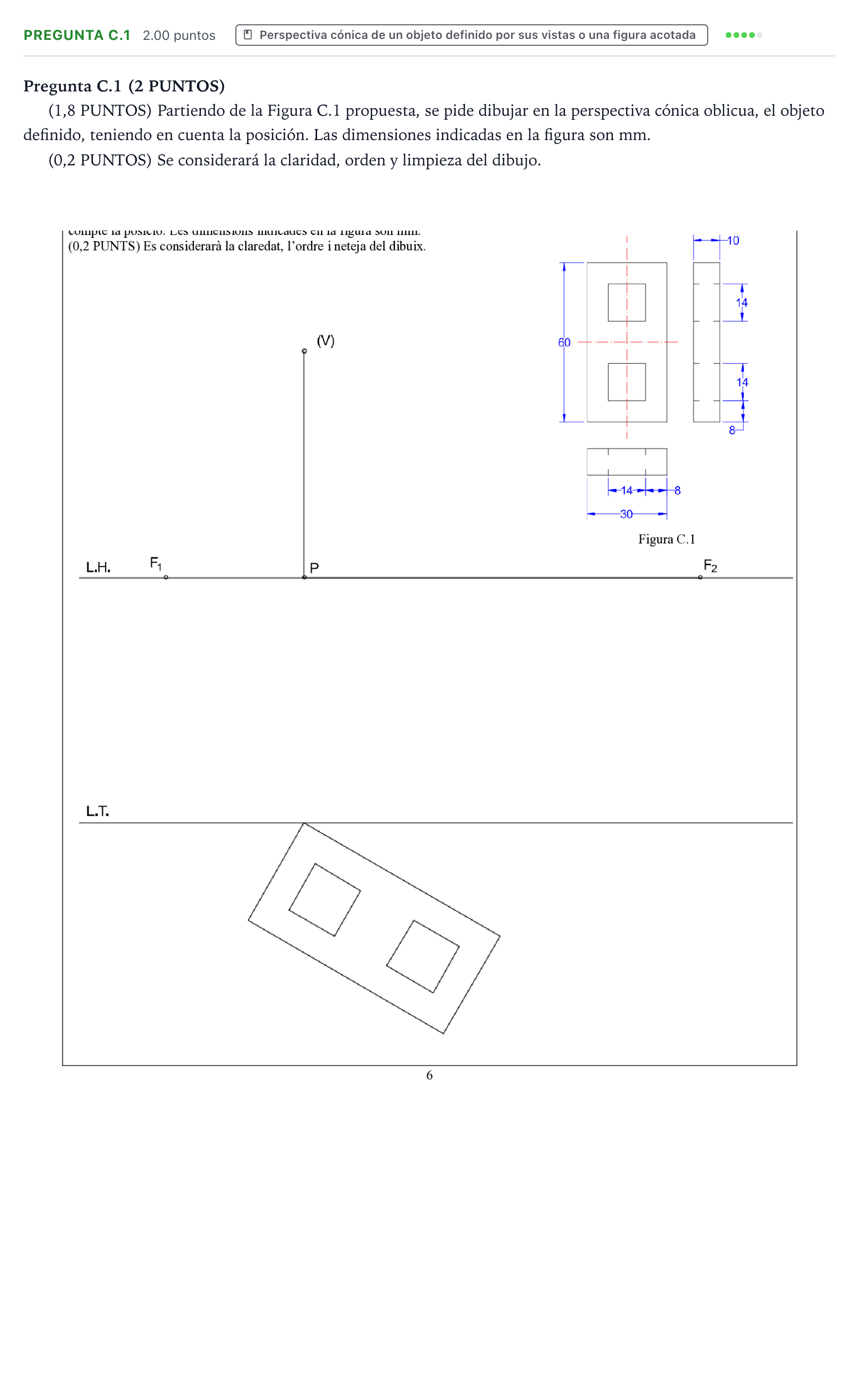

(1,8 PUNTOS) Partiendo de la Figura C.1 propuesta, se pide dibujar en la perspectiva cónica oblicua, el objeto definido, teniendo en cuenta la posición.

Solución: La solución oficial solo da el criterio de corrección, sin dibujo resuelto: - Resolución de la figura (1,8 puntos, menos 0,15 por cada arista incorrecta): el dibujo en perspectiva cónica oblicua, con los puntos de fuga $F_1$ y $F_2$ sobre la L.H., el punto principal $P$ y el punto de vista $(V)$ dados, del objeto de la Figura C.1 en la posición de la planta girada: una placa de $60 \times 30$ mm y 10 mm de grueso con dos huecos cuadrados pasantes de $14 \times 14$ mm, situados a 8 mm de los bordes. Se valoran todas las aristas del objeto, también las de los dos huecos. - Claridad, orden y limpieza (0,2 puntos).
