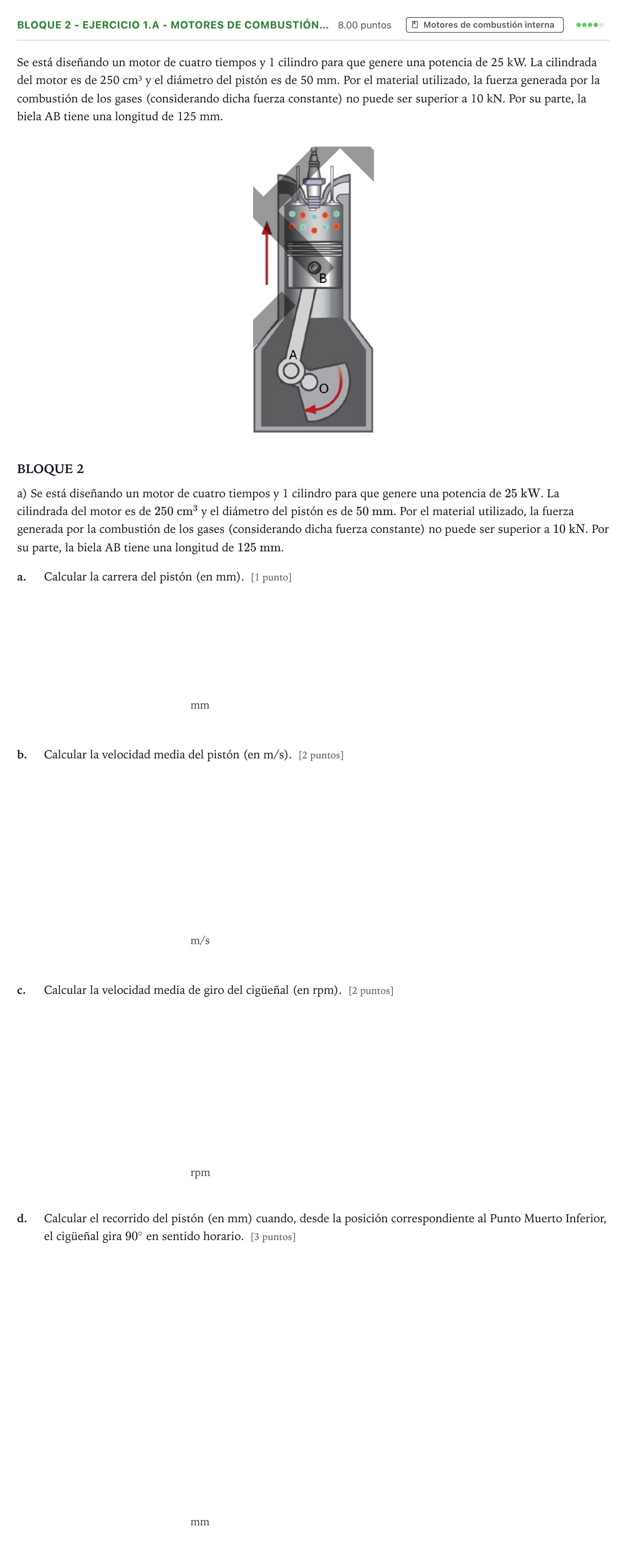

Bloque 2 - Ejercicio 1.a - Motores de combustión… · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2026

Se está diseñando un motor de cuatro tiempos y 1 cilindro para que genere una potencia de 25 kW. La cilindrada del motor es de 250 cm³ y el diámetro del pistón es de 50 mm. Por el material utilizado, la fuerza generada por la combustión de los gases (considerando dicha fuerza constante) no puede ser superior a 10 kN. Por su parte, la biela AB tiene una longitud de 125 mm.

BLOQUE 2

a) Se está diseñando un motor de cuatro tiempos y 1 cilindro para que genere una potencia de $25\text{ kW}$. La cilindrada del motor es de $250\text{ cm}^3$ y el diámetro del pistón es de $50\text{ mm}$. Por el material utilizado, la fuerza generada por la combustión de los gases (considerando dicha fuerza constante) no puede ser superior a $10\text{ kN}$. Por su parte, la biela AB tiene una longitud de $125\text{ mm}$.

a.

Calcular la carrera del pistón (en mm). [1 punto]

mm

b.

Calcular la velocidad media del pistón (en m/s). [2 puntos]

m/s

c.

Calcular la velocidad media de giro del cigüeñal (en rpm). [2 puntos]

rpm

d.

Calcular el recorrido del pistón (en mm) cuando, desde la posición correspondiente al Punto Muerto Inferior, el cigüeñal gira $90^\circ$ en sentido horario. [3 puntos]

mm
