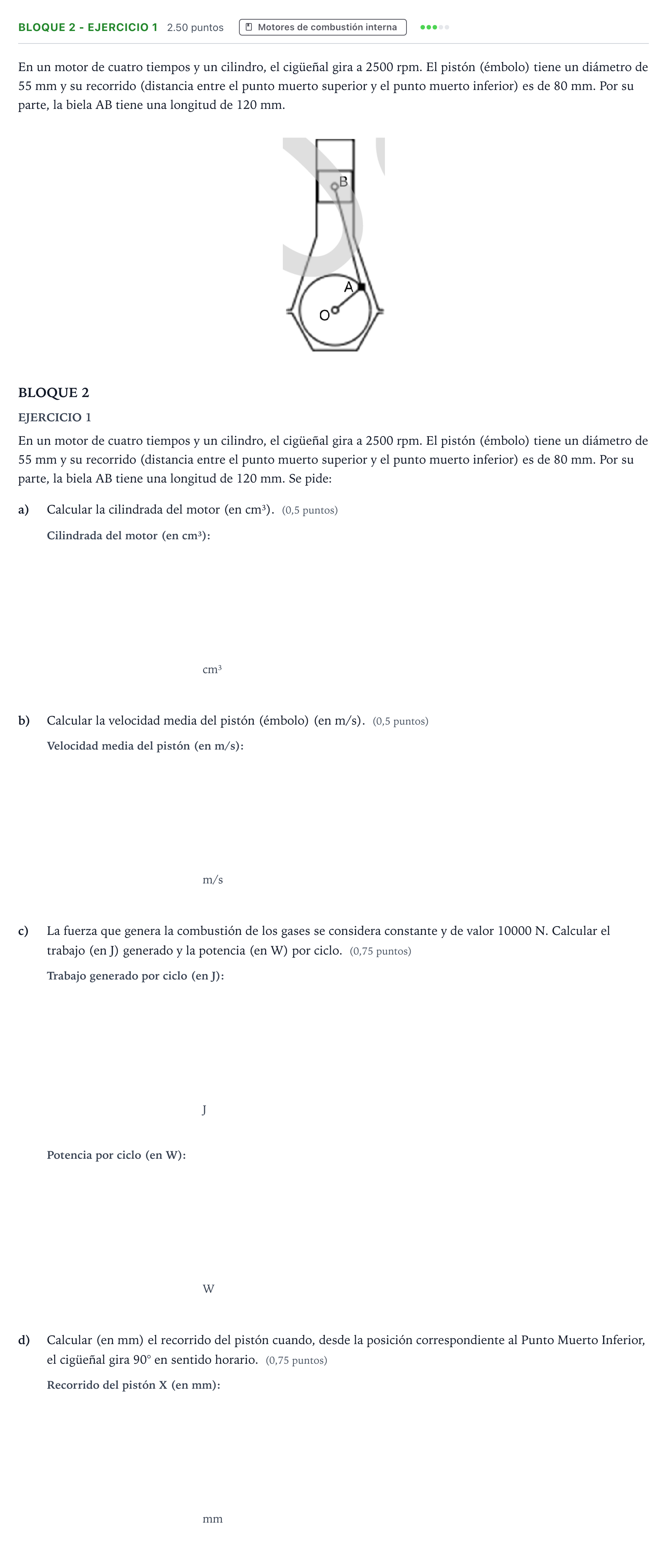

Bloque 2 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2024

En un motor de cuatro tiempos y un cilindro, el cigüeñal gira a 2500 rpm. El pistón (émbolo) tiene un diámetro de 55 mm y su recorrido (distancia entre el punto muerto superior y el punto muerto inferior) es de 80 mm. Por su parte, la biela AB tiene una longitud de 120 mm.

BLOQUE 2

EJERCICIO 1

En un motor de cuatro tiempos y un cilindro, el cigüeñal gira a 2500 rpm. El pistón (émbolo) tiene un diámetro de 55 mm y su recorrido (distancia entre el punto muerto superior y el punto muerto inferior) es de 80 mm. Por su parte, la biela AB tiene una longitud de 120 mm. Se pide:

a)

Calcular la cilindrada del motor (en cm³). (0,5 puntos)

cm³

b)

Calcular la velocidad media del pistón (émbolo) (en m/s). (0,5 puntos)

m/s

c)

La fuerza que genera la combustión de los gases se considera constante y de valor 10000 N. Calcular el trabajo (en J) generado y la potencia (en W) por ciclo. (0,75 puntos)

J

W

d)

Calcular (en mm) el recorrido del pistón cuando, desde la posición correspondiente al Punto Muerto Inferior, el cigüeñal gira 90° en sentido horario. (0,75 puntos)

mm
