Enunciado

En la figura se muestra el ciclo de funcionamiento de un motor térmico de cuatro tiempos.

V1V_1 (l) · V2V_2 (l) · P1P_1 (atm) · Recorrido del pistón (cm)

1 · 0,25 · 1 · 50

V1V_1 (l)

V2V_2 (l)

P1P_1 (atm)

Recorrido del pistón (cm)

1

0,25

1

50

a.

¿Cuál es el tipo de motor correspondiente a este ciclo? Justificar la respuesta. [1 punto]

b.

Describir los procesos termodinámicos de las distintas partes del ciclo. [3 puntos]

c.

Calcular la cilindrada del motor (en cm3\text{cm}^3) y la relación de compresión. [2 puntos]

cm3\text{cm}^3

d.

Calcular el diámetro del pistón (émbolo) (en mm). [2 puntos]

mm

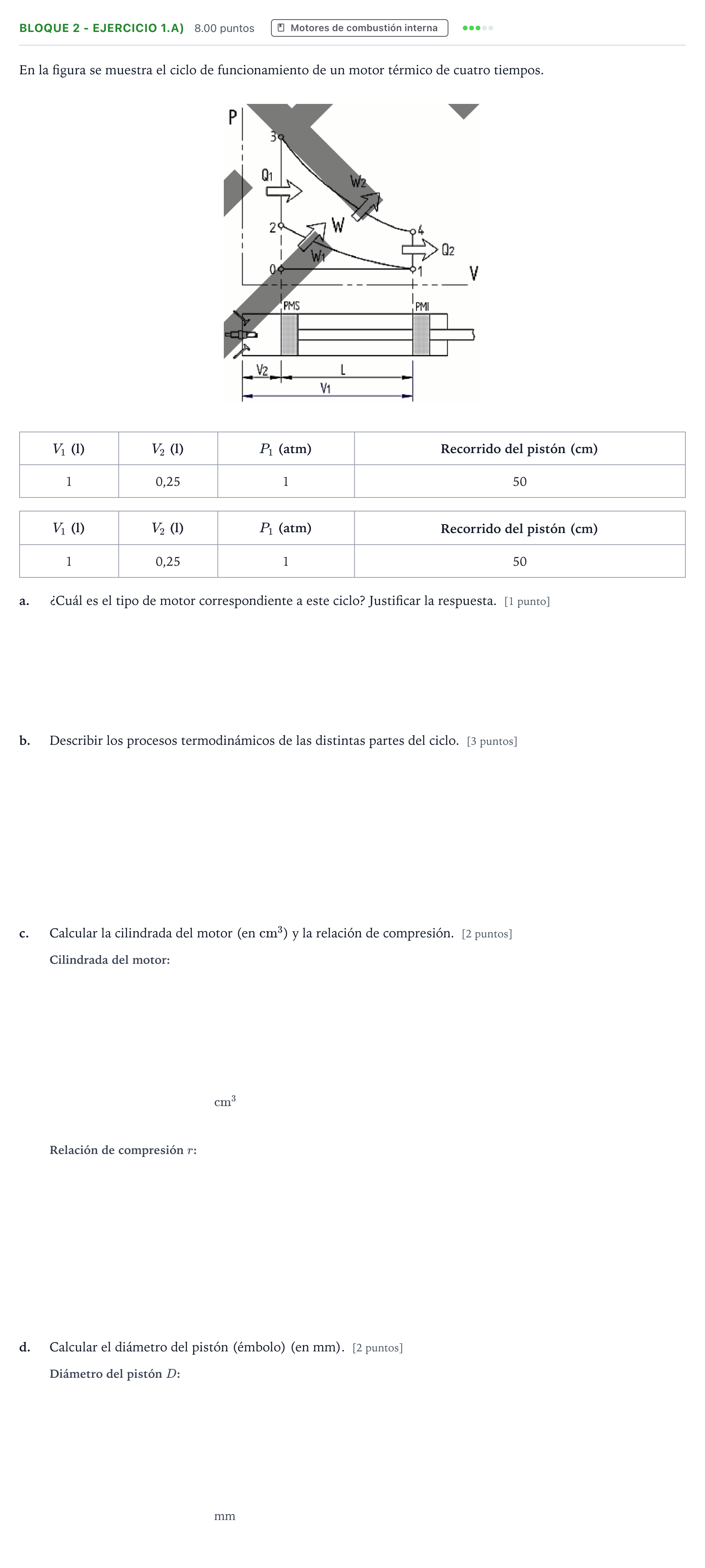

Enunciado: Bloque 2 - Ejercicio 1.a) · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2025

Solución

Según los criterios oficiales de corrección

a. ¿Cuál es el tipo de motor correspondiente a este ciclo? Justificar la respuesta.

Solución: Motor de explosión de cuatro tiempos. Motor Otto.

b. Describir los procesos termodinámicos de las distintas partes del ciclo.

Solución: 0-1 Entrada de la mezcla a presión constante 1-2 Compresión adiabática. Se consume W1W_1. 2-3 Explosión a volumen constante. Se genera energía calorífica Q1Q_1. 3-4 Expansión adiabática. Generación de trabajo W2W_2. 4-1 Apertura de la válvula. Igualación de presiones. Expulsión de energía calorífica Q2Q_2. 1-0 Expulsión de los gases a presión constante.

c. Calcular la cilindrada del motor (en cm³)

Solución: 750

c. Calcular la relación de compresión.

Solución: 4

d. Calcular el diámetro del pistón (émbolo) (en mm).

Solución: 43,7 / 43,7 mm
