Bloque 2 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2024

Tema: Motores de combustión interna · Del examen Extraordinaria (2024)

Enunciado

En la figura se muestra el ciclo de funcionamiento de un motor térmico de cuatro tiempos. A partir de los datos de la tabla:

V1V_1 (l) · V2V_2 (l) · P1P_1 (atm) · Diámetro del pistón (cm)

1 · 0,1 · 1 · 12

En la figura se muestra el ciclo de funcionamiento de un motor térmico de cuatro tiempos. A partir de los datos de la tabla, se pide:

V1V_1 (l)

V2V_2 (l)

P1P_1 (atm)

Diámetro del pistón (cm)

1

0,1

1

12

a)

¿Cuál es el tipo de motor correspondiente a este ciclo? Justificar la respuesta. [0,5 puntos]

b)

Describir los procesos termodinámicos de las distintas partes del ciclo. [1 punto]

c)

Calcular la cilindrada del motor (en cm3\text{cm}^3) y la relación de compresión. [0,5 puntos]

d)

Calcular el recorrido del pistón (émbolo) (en mm). [0,5 puntos]

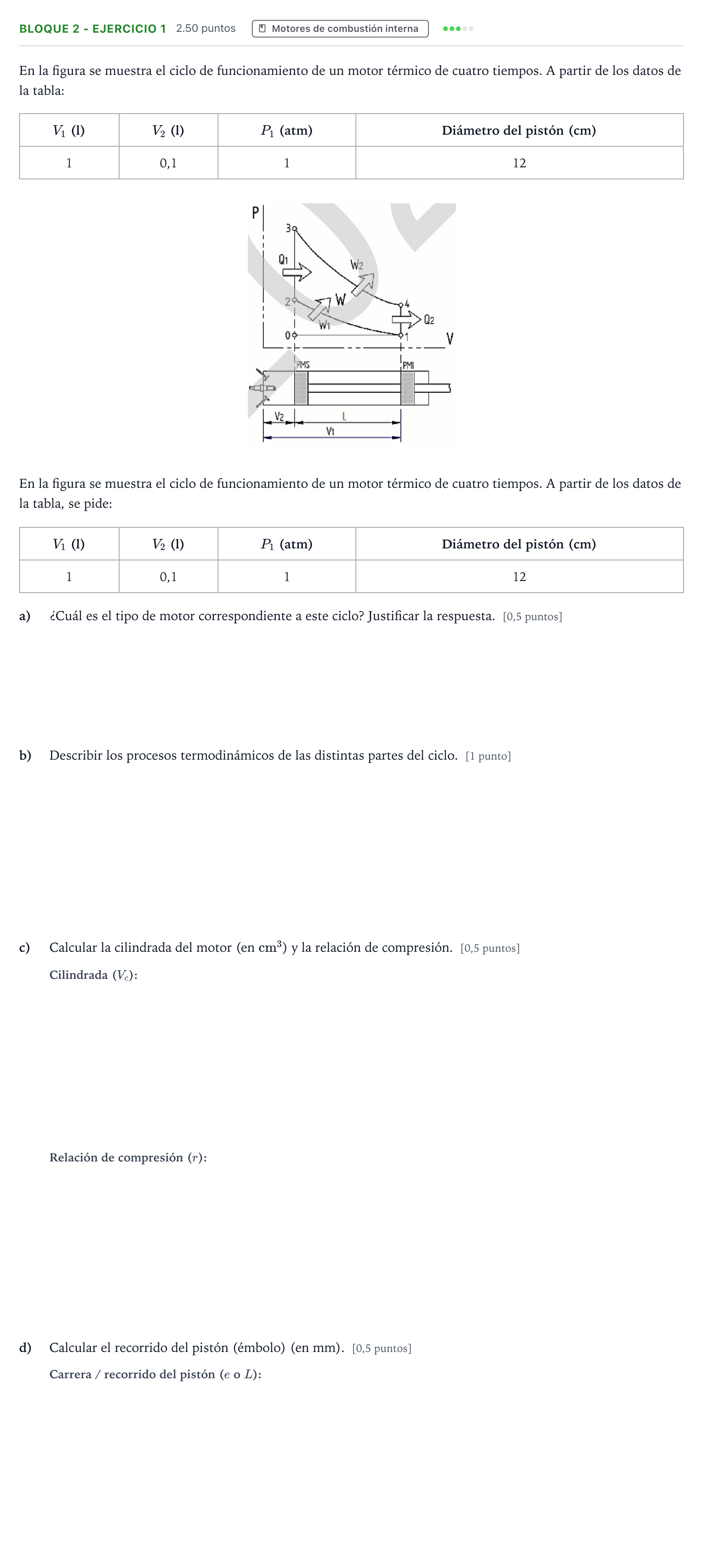

Enunciado: Bloque 2 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

a) ¿Cuál es el tipo de motor correspondiente a este ciclo? Justificar la respuesta.

Solución: Motor de explosión de cuatro tiempos. Motor Otto.

b) Describir los procesos termodinámicos de las distintas partes del ciclo.

Solución: 0-1 Entrada de la mezcla a presión constante 1-2 Compresión adiabática. Se consume W1W_1. 2-3 Explosión a volumen constante. Se genera energía calorífica Q1Q_1. 3-4 Expansión adiabática. Generación de trabajo W2W_2. 4-1 Apertura de la válvula. Igualación de presiones. Expulsión de energía calorífica Q2Q_2. 1-0 Expulsión de los gases a presión constante.

c) Calcular la cilindrada del motor (en cm³).

Solución: 900 cm3900\text{ cm}^3 / 0,9 l0{,}9\text{ l}

c) Calcular la relación de compresión.

Solución: 10

d) Calcular el recorrido del pistón (émbolo) (en mm).

Solución: 79,5 mm79{,}5\text{ mm} / 79,58 mm79{,}58\text{ mm} / 7,95 cm7{,}95\text{ cm}

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
