Bloque 2 - Ejercicio 2 - Motores de combustión · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2024
Tema: Motores de combustión interna · Del examen Ordinaria (2024)

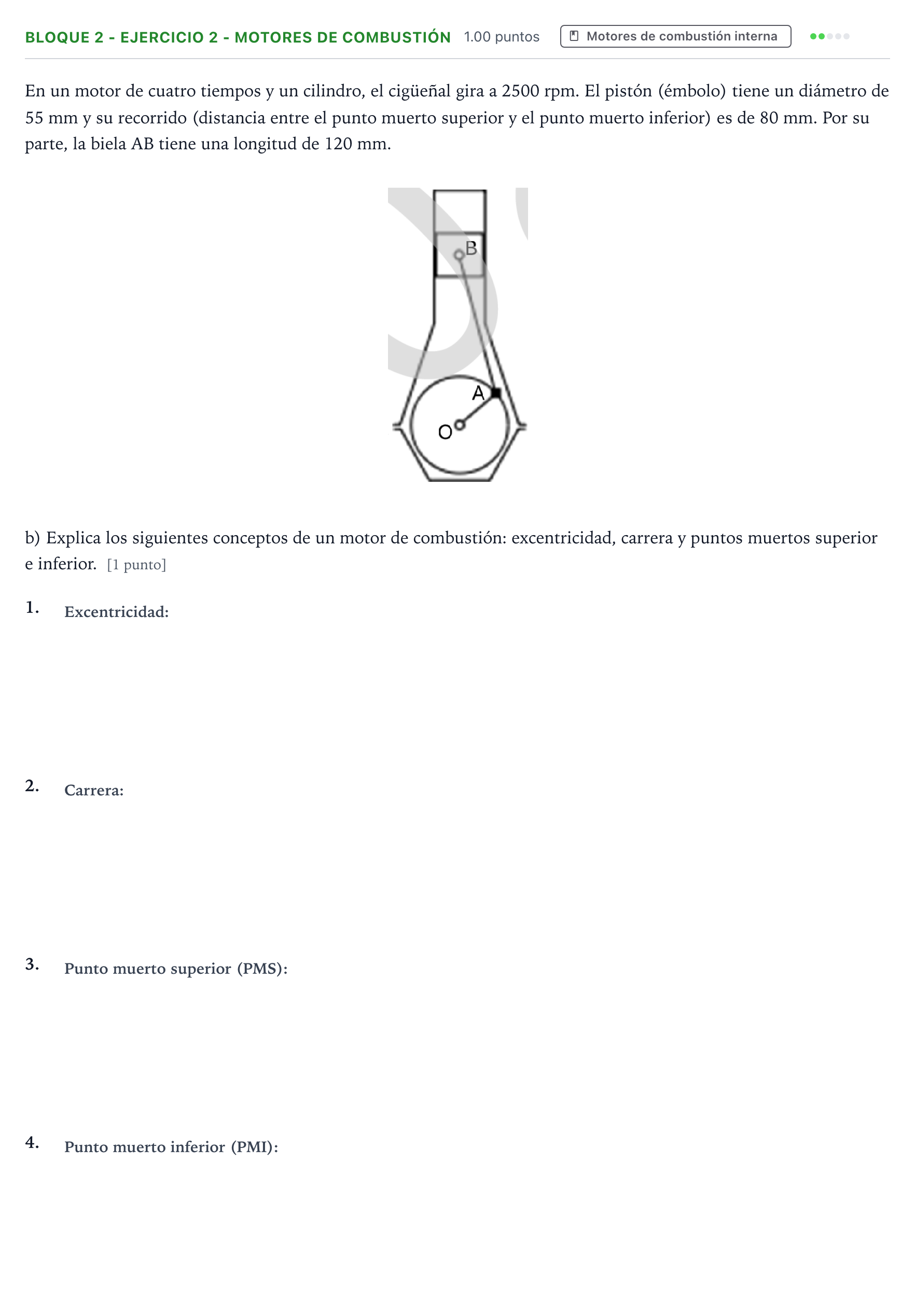

Enunciado
En un motor de cuatro tiempos y un cilindro, el cigüeñal gira a 2500 rpm. El pistón (émbolo) tiene un diámetro de 55 mm y su recorrido (distancia entre el punto muerto superior y el punto muerto inferior) es de 80 mm. Por su parte, la biela AB tiene una longitud de 120 mm.
b) Explica los siguientes conceptos de un motor de combustión: excentricidad, carrera y puntos muertos superior e inferior. [1 punto]
1.
2.
3.
4.
Solución
Según los criterios oficiales de corrección
Excentricidad
Solución: Radio de la trayectoria circunferencial del cigüeñal en su movimiento.
Carrera
Solución: Recorrido del pistón entre los puntos muertos superior e inferior.
Punto muerto superior
Solución: Punto que alcanza el pistón en el extremo superior de su recorrido. Posición del pistón cuando el cigüeñal y la biela están totalmente estirados.
Punto muerto inferior
Solución: Punto que alcanza el pistón en el extremo inferior de su recorrido. Posición del pistón cuando el cigüeñal y la biela están totalmente plegados.
