Ejercicio Primer Bloque - 4 · Dibujo técnico II PAU Navarra Ordinaria 2023

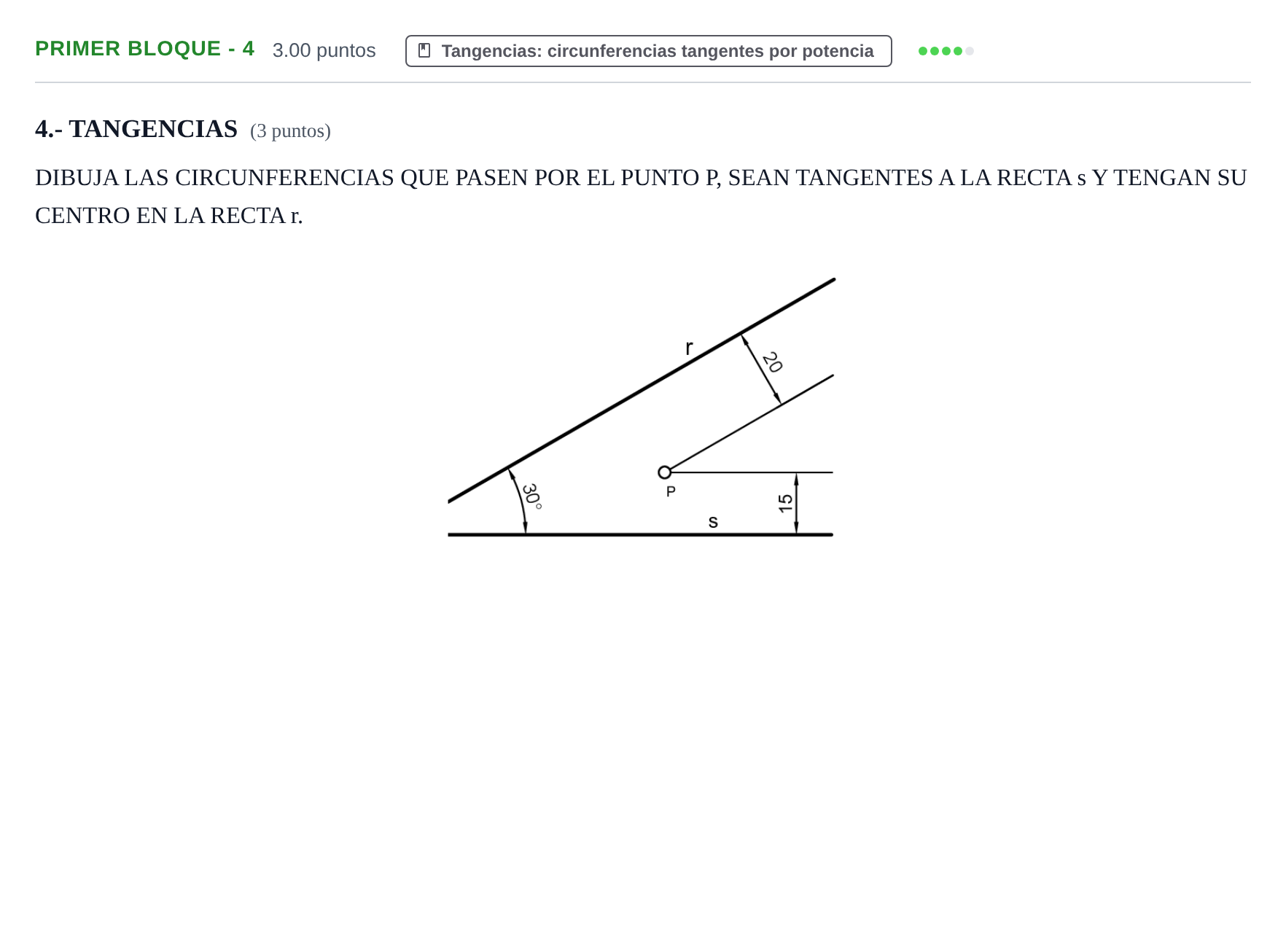

Dibuja las circunferencias que pasen por el punto P, sean tangentes a la recta s y tengan su centro en la recta r.

Solución: Construcción geométrica de las soluciones: 1. Trazado de la parábola definida por foco $F=P$ y recta directriz $d=s$. 2. Determinación de los puntos de corte $O_1$ y $O_2$ entre la parábola y la recta dada $r$. 3. Obtención de los puntos de tangencia en $s$ trazando perpendiculares a $s$ desde $O_1$ y $O_2$. 4. Trazado de las dos circunferencias de centros $O_1$ y $O_2$ que pasan por $P$ y son tangentes a $s$.
