Ejercicio 1 - Opción 2 · Dibujo técnico II PAU Navarra Extraordinaria 2026

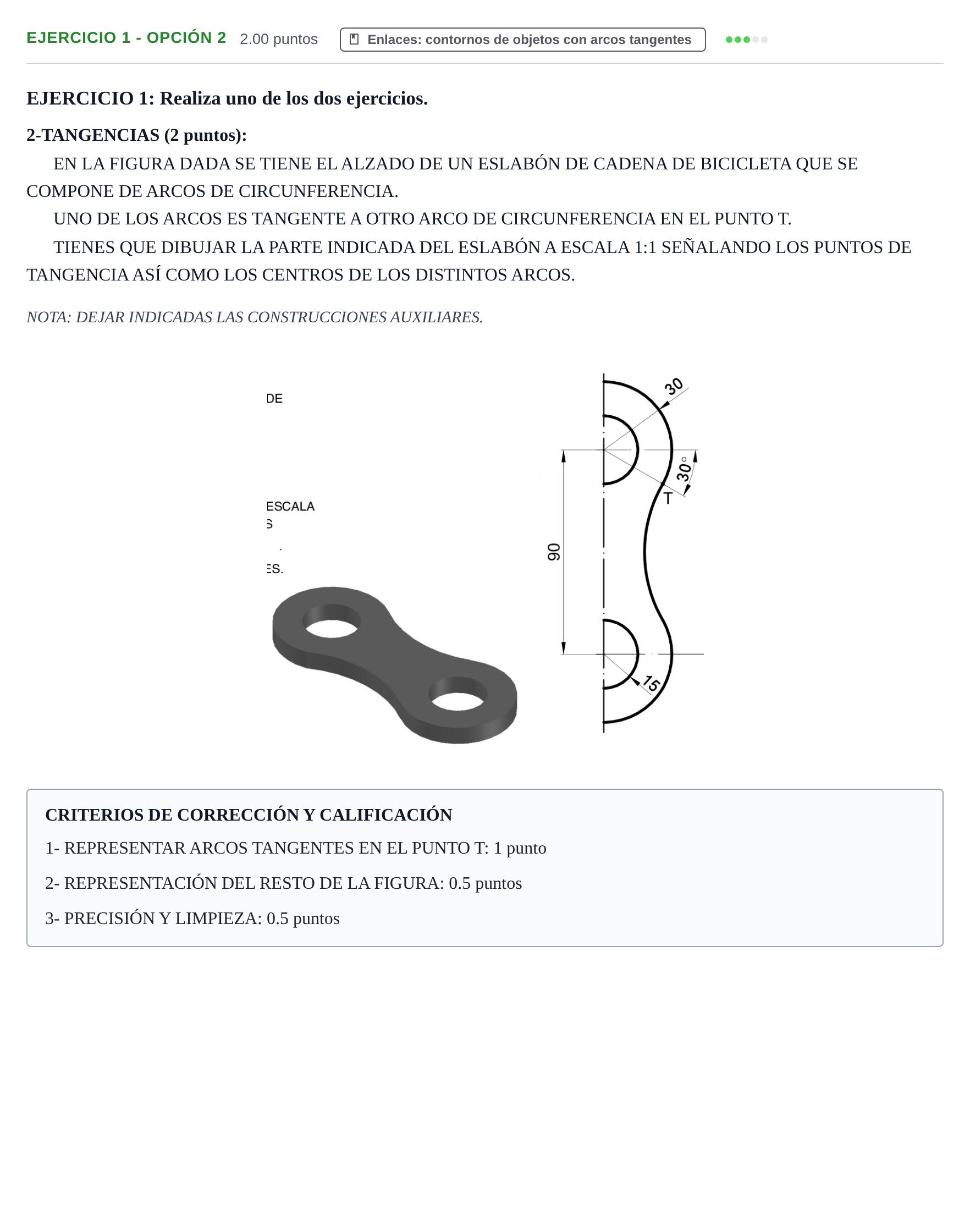

Dibuja a escala 1:1 la parte indicada del eslabón señalando los puntos de tangencia, los centros de los arcos y las construcciones auxiliares.

Solución: Trazado a escala 1:1 del alzado del eslabón: 1. Eje vertical de simetría con dos centros distanciados $90\text{ mm}$. 2. Semicircunferencias interiores de radio $R = 15\text{ mm}$ en ambos extremos. 3. Arco exterior superior de radio $R = 30\text{ mm}$, que se extiende desde la parte superior hasta el radio inclinado $30^\circ$ bajo la horizontal, donde se sitúa el punto de tangencia $T$. 4. Arco cóncavo de enlace que parte con tangencia en $T$ (su centro está sobre la recta que une el centro superior con $T$) y enlaza tangencialmente de forma simétrica con el arco inferior. 5. Centros de curvatura y puntos de tangencia señalados con precisión.
