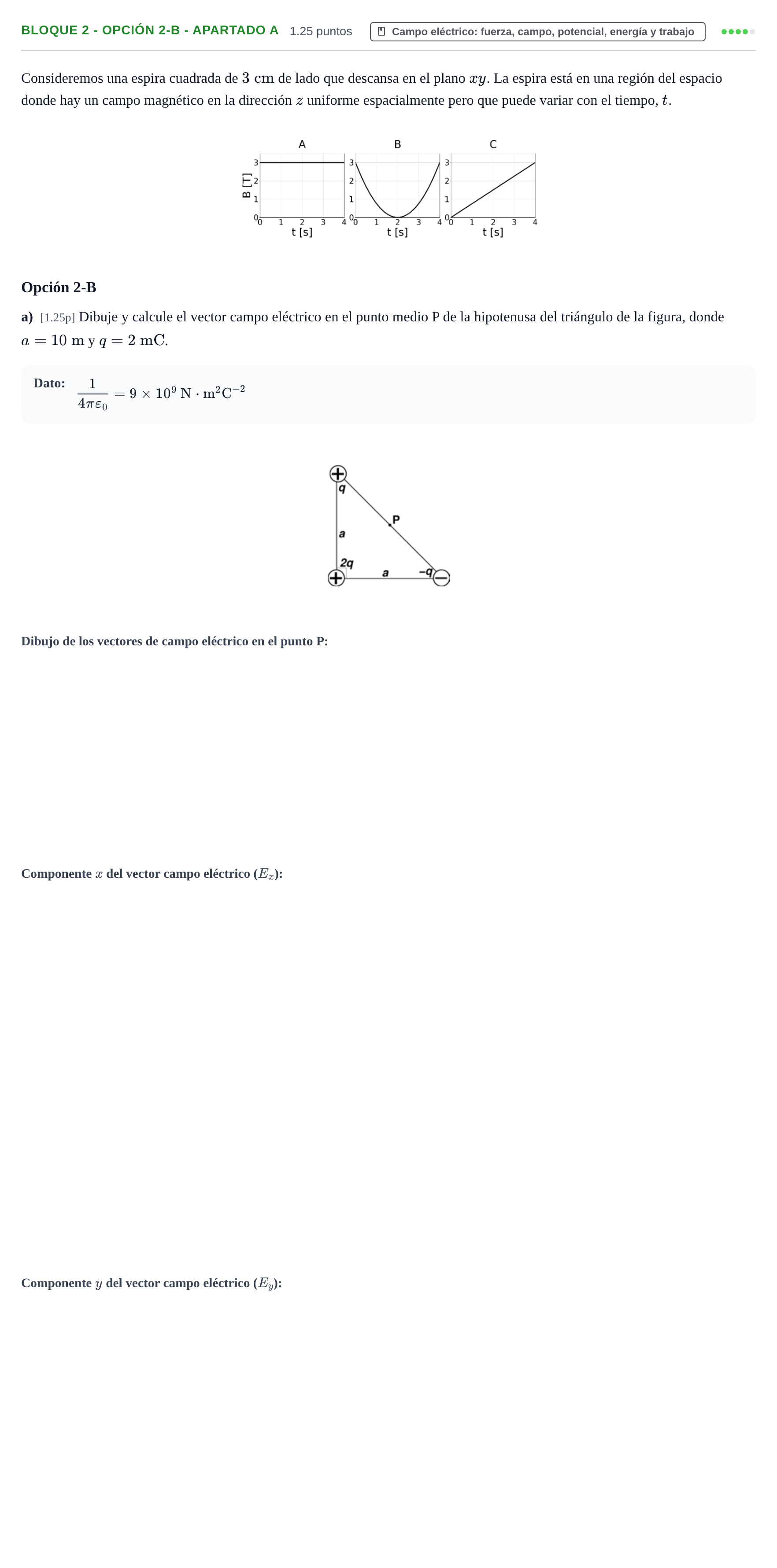

Bloque 2 - Opción 2-B - Apartado a · Física PAU Murcia Ordinaria 2025

Dibuje el vector campo eléctrico en el punto medio P de la hipotenusa

Solución: En el punto $P(a/2, a/2)$, se deben representar: - $\vec{E}_{2q}$ saliente desde $(0,0)$ hacia $P$, con dirección formando $45^\circ$ con el eje horizontal (vector unitario $(\frac{1}{\sqrt{2}}, \frac{1}{\sqrt{2}})$). - $\vec{E}_{q}$ repulsivo saliente de $(0,a)$, dirigido a lo largo de la hipotenusa hacia abajo y a la derecha (vector unitario $(\frac{1}{\sqrt{2}}, -\frac{1}{\sqrt{2}})$). - $\vec{E}_{-q}$ atractivo hacia $(a,0)$, en la misma dirección y sentido que $\vec{E}_{q}$ (vector unitario $(\frac{1}{\sqrt{2}}, -\frac{1}{\sqrt{2}})$). - El vector resultante $\vec{E}$ es horizontal dirigido hacia la derecha ($+x$).

Componente x del vector campo eléctrico (Ex)

Solución: $1{,}02\cdot 10^6$ N/C / $1{,}018\cdot 10^6$ N/C / $1{,}02\cdot 10^6$ V/m / $1{,}018\cdot 10^6$ V/m
