Opción C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

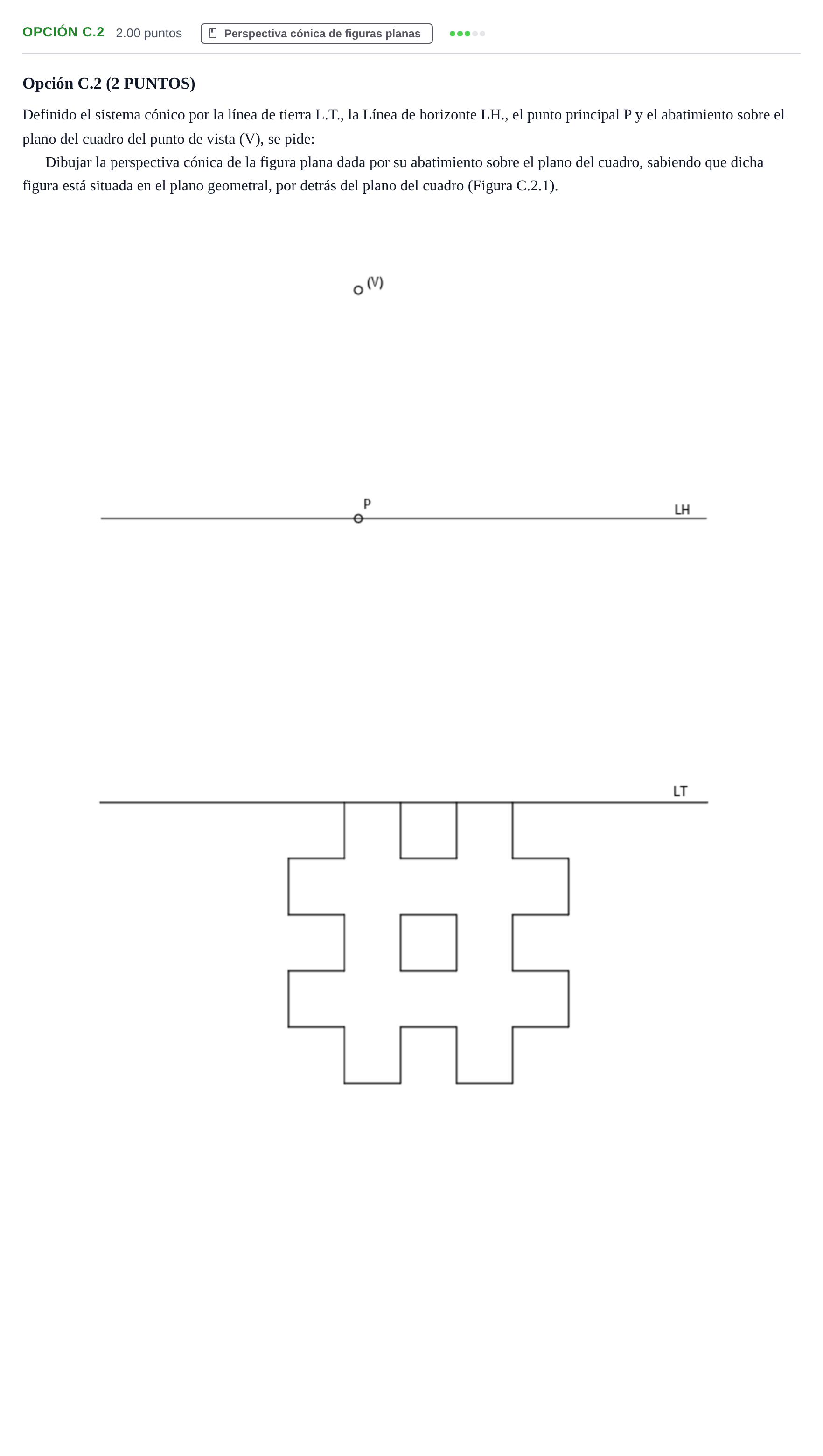

Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro (Figura C.2.1).

Solución: Trazado completo de la perspectiva cónica frontal en el plano geometral: 1. Puntos de distancia: Sobre la línea de horizonte $LH$, a izquierda y derecha del punto principal $P$, se sitúan los puntos de distancia $D$ y $D'$ a una distancia igual al radio $d = \overline{P(V)}$. 2. Fuga de rectas perpendiculares a la Línea de Tierra (LT): Se prolongan las líneas verticales de la cuadrícula o figura abatida hasta cortar a $LT$. Desde estas trazas en $LT$, las rectas en perspectiva fugan hacia el punto principal $P$. 3. Determinación de profundidades (rectas horizontales en perspectiva): Desde los vértices o intersecciones de la figura abatida se trazan rectas a $45^\circ$ hasta cortar la línea de tierra $LT$. Desde dichos puntos de corte en $LT$, se trazan rectas que fugan a los puntos de distancia ($D$ o $D'$). La intersección de estas fugas con las fugas dirigidas a $P$ define los vértices de la figura en perspectiva. 4. Delimitación y trazado final: Se unen los vértices correspondientes con línea gruesa continua, definiendo con precisión el contorno en forma de rejilla/numeral de la figura en perspectiva cónica en el plano geometral.
