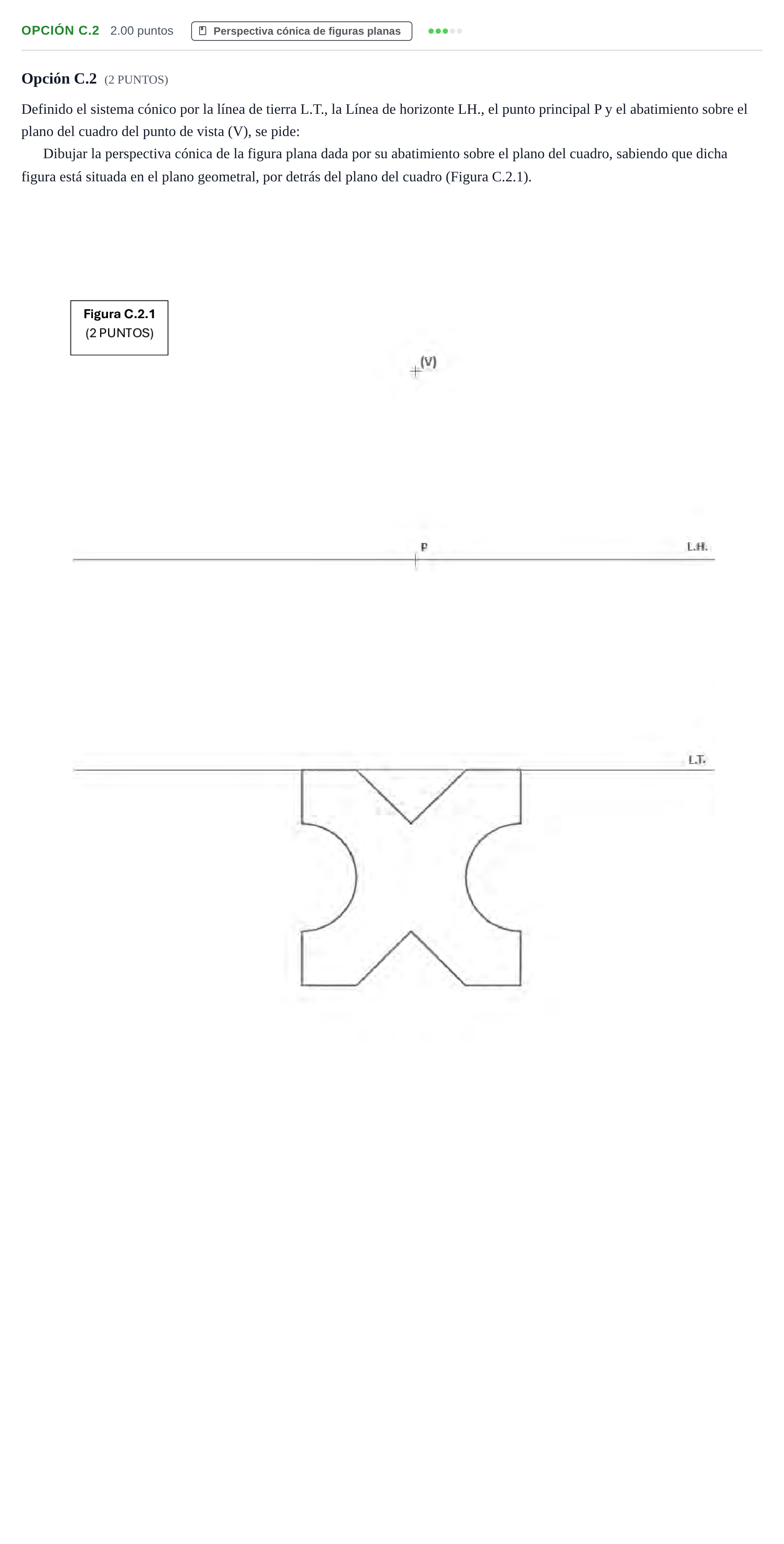

Opción C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2024

Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro (Figura C.2.1).

Solución: Perspectiva cónica correcta de la figura plana simétrica en forma de X con entalladuras circulares en los laterales: 1. Determinación de los puntos de distancia D y D' sobre la línea de horizonte tomando con el compás la distancia d = P-(V) a izquierda y derecha de P. 2. Para cada vértice del contorno poligonal de la figura abatida, trazado de una recta perpendicular a LT (que fuga al punto principal P) y una recta oblicua a 45° con LT (que fuga a D o D'). La intersección de ambas determina la posición cónica del vértice en el plano geometral. 3. Para los arcos circulares laterales, desabatimiento del centro de los arcos y de puntos característicos o tangencias mediante el mismo procedimiento de haces de rectas que fugan a P y a los puntos de distancia, o bien inscribiendo el arco en un cuadrado perspectivo para trazar la elipse/arco cónico correspondiente. 4. Trazado del contorno definitivo de la figura en perspectiva con trazo continuo y valor de línea adecuado.
