Opción C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2024

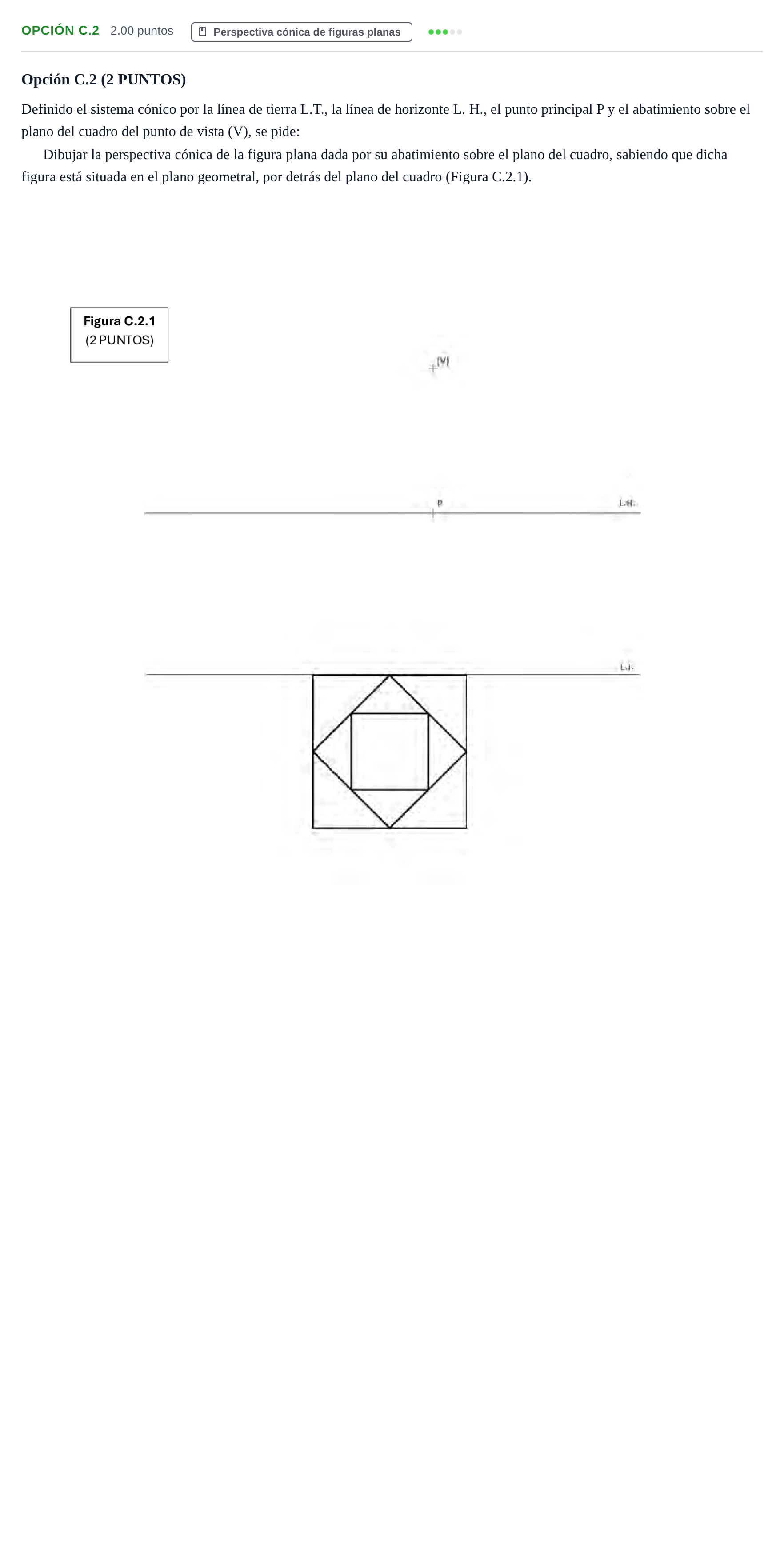

Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro (Figura C.2.1).

Solución: Construcción geométrica en perspectiva cónica frontal: 1. Determinación de los puntos de distancia $D$ y $D'$ sobre la línea de horizonte ($L.H.$), con centro en $P$ y radio la distancia principal $P-(V)$. 2. Fuga de las aristas o lados perpendiculares a $L.T.$ directamente hacia el punto principal $P$. 3. Traslado de las profundidades de los vértices de la figura abatida hacia la perspectiva utilizando las diagonales que fugan a los puntos de distancia $D$ o $D'$. 4. Trazado del cuadrado exterior en perspectiva sobre el plano geometral. 5. Determinación de los puntos medios de sus lados y unión para formar el cuadrado intermedio inscrito. 6. Trazado del cuadrado interior concéntrico alineado con el cuadrado exterior mediante el mismo procedimiento de fugas a $P$ y a los puntos métricos/diagonales.
