Bloque C - Opción C.2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

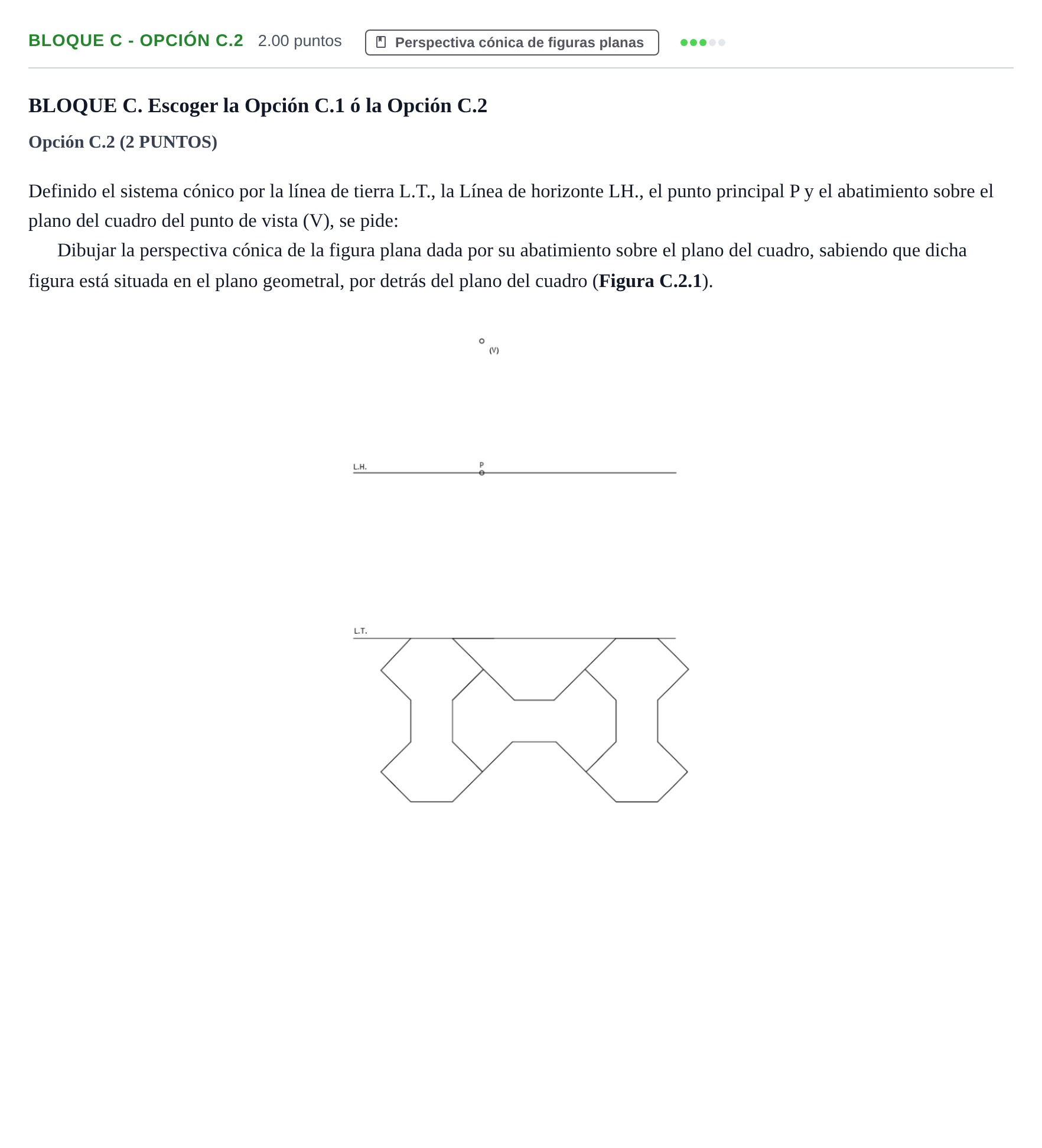

Dibujar la perspectiva cónica de la figura plana dada por su abatimiento sobre el plano del cuadro, sabiendo que dicha figura está situada en el plano geometral, por detrás del plano del cuadro (Figura C.2.1).

Solución: Construcción de la perspectiva cónica: 1. Determinación de los puntos de distancia $D$ y $D'$ sobre la Línea de Horizonte trasladando la distancia principal $d = P(V)$ a izquierda y derecha de $P$. 2. Para cada vértice de la figura abatida en el geometral: - Se proyecta ortogonalmente sobre la L.T. y se fuga hacia el punto principal $P$. - Se une el vértice abatido con el punto métrico o de distancia correspondiente ($D$ o $D'$) o mediante rayo proyector desde $(V)$ proyectado según el método de abatimiento empleado. 3. La intersección de la recta fugada a $P$ con la recta dirigida al punto métrico determina la posición en perspectiva cónica de cada vértice. 4. Se unen ordenadamente los vértices obtenidos delimitando el contorno y las divisiones interiores de la figura plana simétrica.
