Cuestión 3.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026
Tema: Sistemas neumáticos e hidráulicos · Del examen Ordinaria Coincidencias (2026)
Enunciado

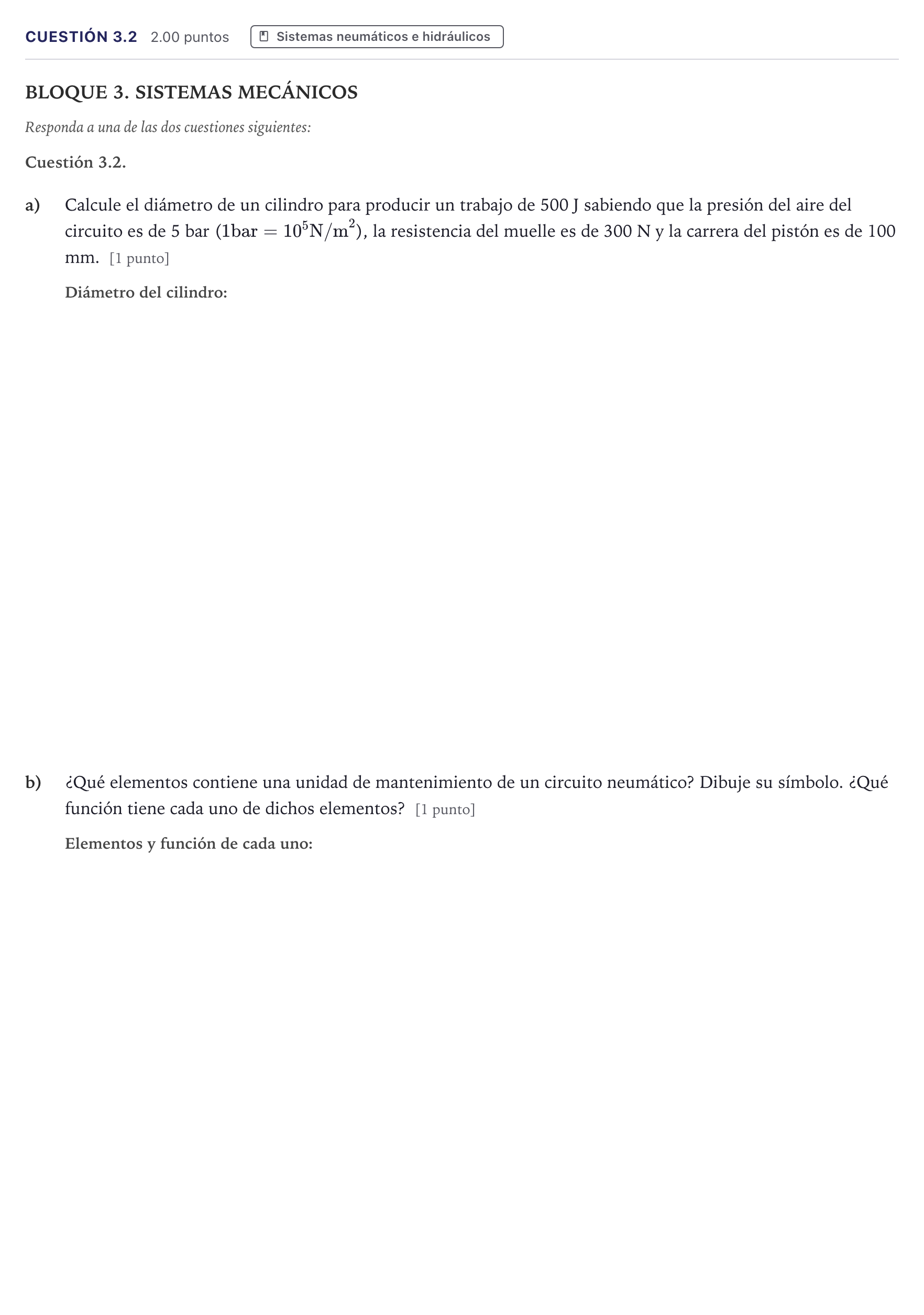

BLOQUE 3. SISTEMAS MECÁNICOS
Responda a una de las dos cuestiones siguientes:
Cuestión 3.2.
a)
Calcule el diámetro de un cilindro para producir un trabajo de 500 J sabiendo que la presión del aire del circuito es de 5 bar (), la resistencia del muelle es de 300 N y la carrera del pistón es de 100 mm. [1 punto]
b)
¿Qué elementos contiene una unidad de mantenimiento de un circuito neumático? Dibuje su símbolo. ¿Qué función tiene cada uno de dichos elementos? [1 punto]
Solución
Según los criterios oficiales de corrección
a) Calcule el diámetro de un cilindro para producir un trabajo de 500 J sabiendo que la presión del aire del circuito es de 5 bar (1 bar = 10^5 N/m^2), la resistencia del muelle es de 300 N y la carrera del pistón es de 100 mm. (1 punto)
Solución: 116 mm / 0,116 m / 11,6 cm
b) ¿Qué elementos contiene una unidad de mantenimiento de un circuito neumático? ¿Qué función tiene cada uno de dichos elementos? (0,9 puntos)
Solución: Contiene: Filtro, Regulador de presión y Lubricador. - Filtro: detener las impurezas que arrastra el aire comprimido (polvo, polen, óxido). - Regulador de presión: mantener el aire a una presión constante independiente de las fluctuaciones. - Lubricador: mezcla el aire con una fina capa de aceite para lubricar los componentes y reducir la fricción y el desgaste.
b) Dibuje su símbolo. (0,1 puntos)
Solución: Símbolo normalizado simplificado de la unidad de mantenimiento neumática (FRL), compuesto por un rectángulo con el filtro (línea vertical discontinua), el manómetro/regulador y el lubricador.
