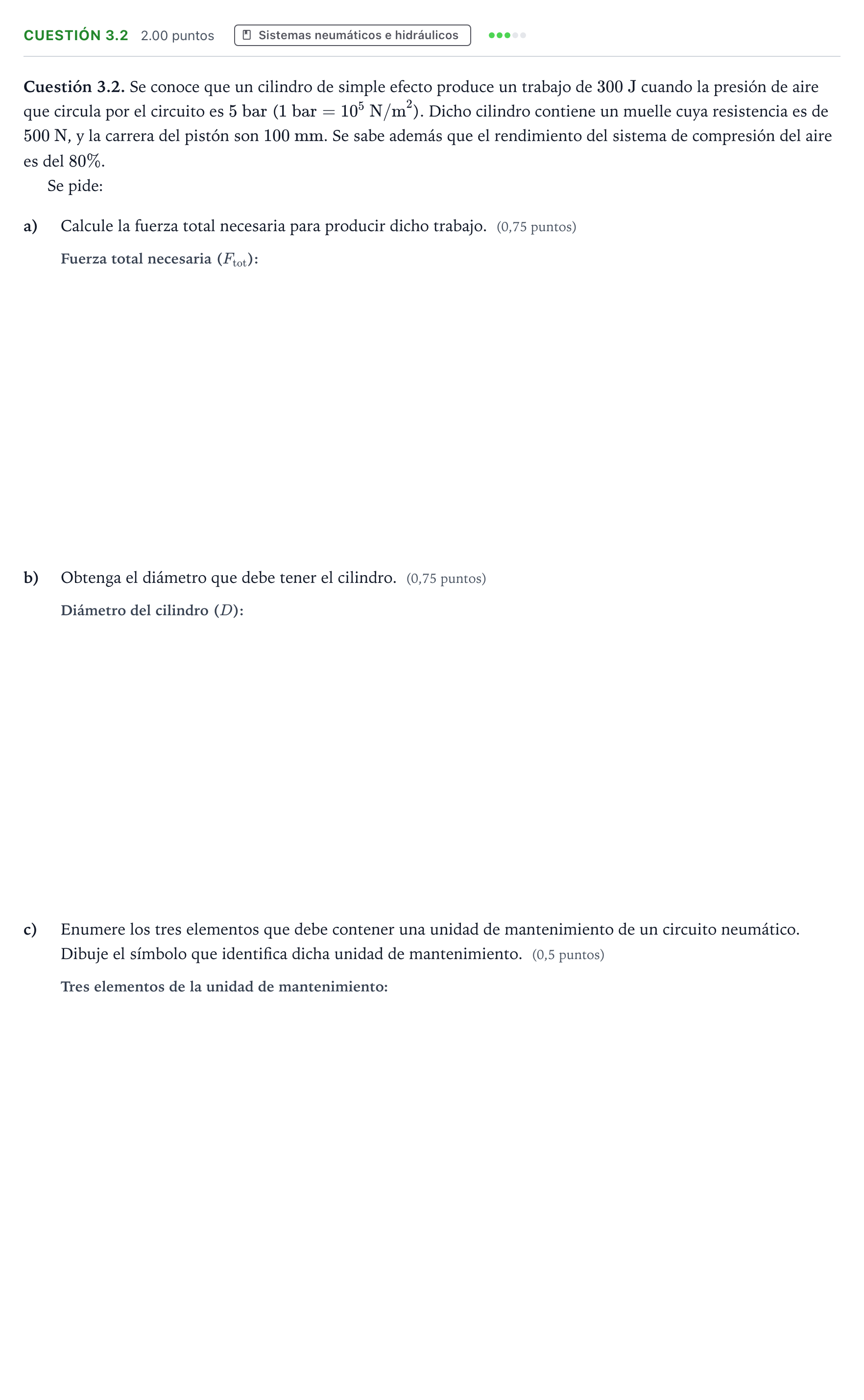

Cuestión 3.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2025

Cuestión 3.2. Se conoce que un cilindro de simple efecto produce un trabajo de $300\text{ J}$ cuando la presión de aire que circula por el circuito es $5\text{ bar}$ ($1\text{ bar} = 10^5\text{ N/m}^2$). Dicho cilindro contiene un muelle cuya resistencia es de $500\text{ N}$, y la carrera del pistón son $100\text{ mm}$. Se sabe además que el rendimiento del sistema de compresión del aire es del $80\%$.

Se pide:

a)

Calcule la fuerza total necesaria para producir dicho trabajo. (0,75 puntos)

b)

Obtenga el diámetro que debe tener el cilindro. (0,75 puntos)

c)

Enumere los tres elementos que debe contener una unidad de mantenimiento de un circuito neumático. Dibuje el símbolo que identifica dicha unidad de mantenimiento. (0,5 puntos)
