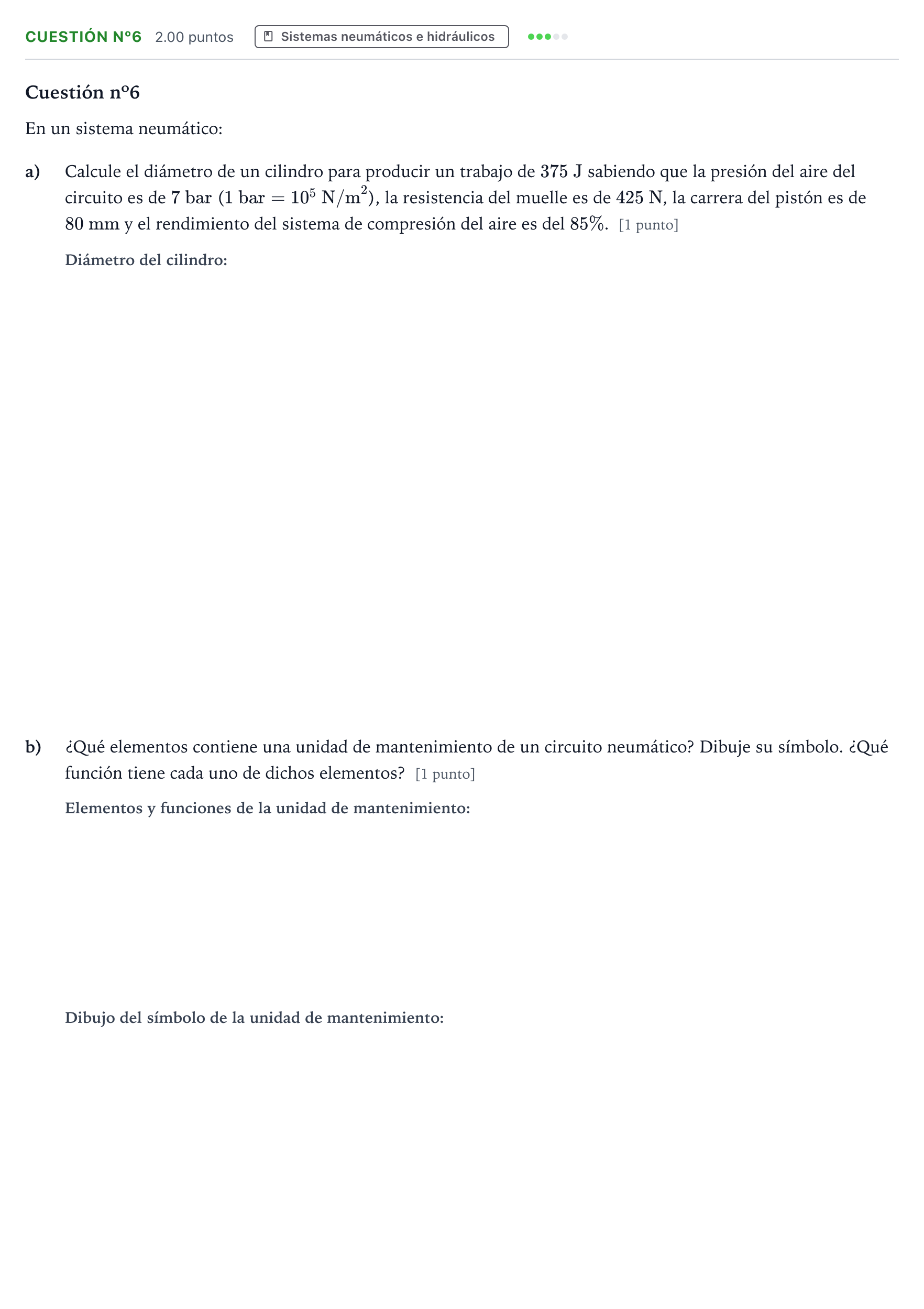

Cuestión nº6 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2024

Cuestión nº6

En un sistema neumático:

a)

Calcule el diámetro de un cilindro para producir un trabajo de $375\text{ J}$ sabiendo que la presión del aire del circuito es de $7\text{ bar}$ ($1\text{ bar} = 10^5\text{ N/m}^2$), la resistencia del muelle es de $425\text{ N}$, la carrera del pistón es de $80\text{ mm}$ y el rendimiento del sistema de compresión del aire es del $85\%$. [1 punto]

b)

¿Qué elementos contiene una unidad de mantenimiento de un circuito neumático? Dibuje su símbolo. ¿Qué función tiene cada uno de dichos elementos? [1 punto]
