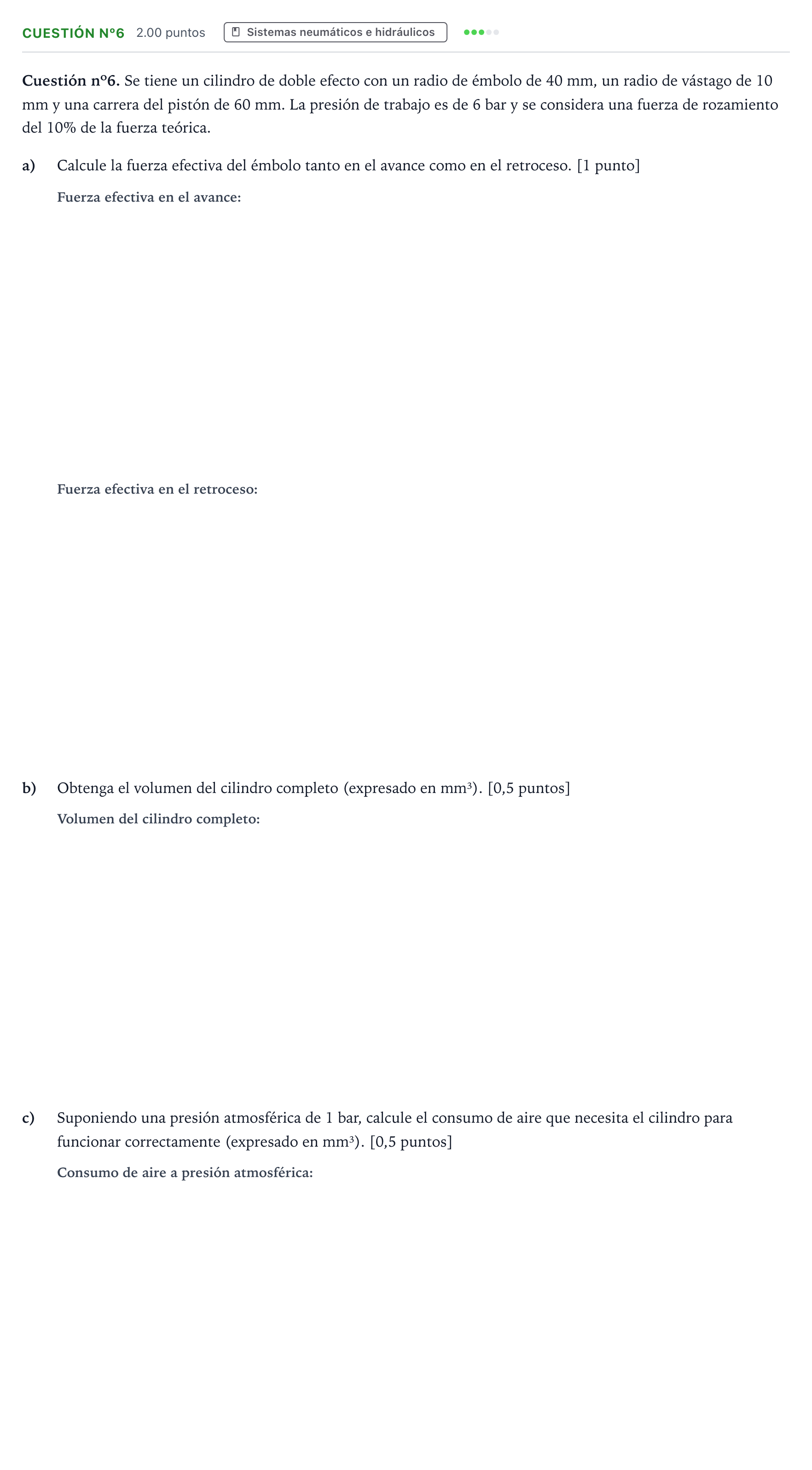

Cuestión nº6 · Tecnología e Ingeniería II PAU Madrid Modelo 2024

Cuestión nº6. Se tiene un cilindro de doble efecto con un radio de émbolo de 40 mm, un radio de vástago de 10 mm y una carrera del pistón de 60 mm. La presión de trabajo es de 6 bar y se considera una fuerza de rozamiento del 10% de la fuerza teórica.

a)

Calcule la fuerza efectiva del émbolo tanto en el avance como en el retroceso. [1 punto]

b)

Obtenga el volumen del cilindro completo (expresado en mm³). [0,5 puntos]

c)

Suponiendo una presión atmosférica de 1 bar, calcule el consumo de aire que necesita el cilindro para funcionar correctamente (expresado en mm³). [0,5 puntos]
