Pregunta 2.B · Física PAU Madrid Extraordinaria 2026
Tema: Óptica · Del examen Extraordinaria (2026)

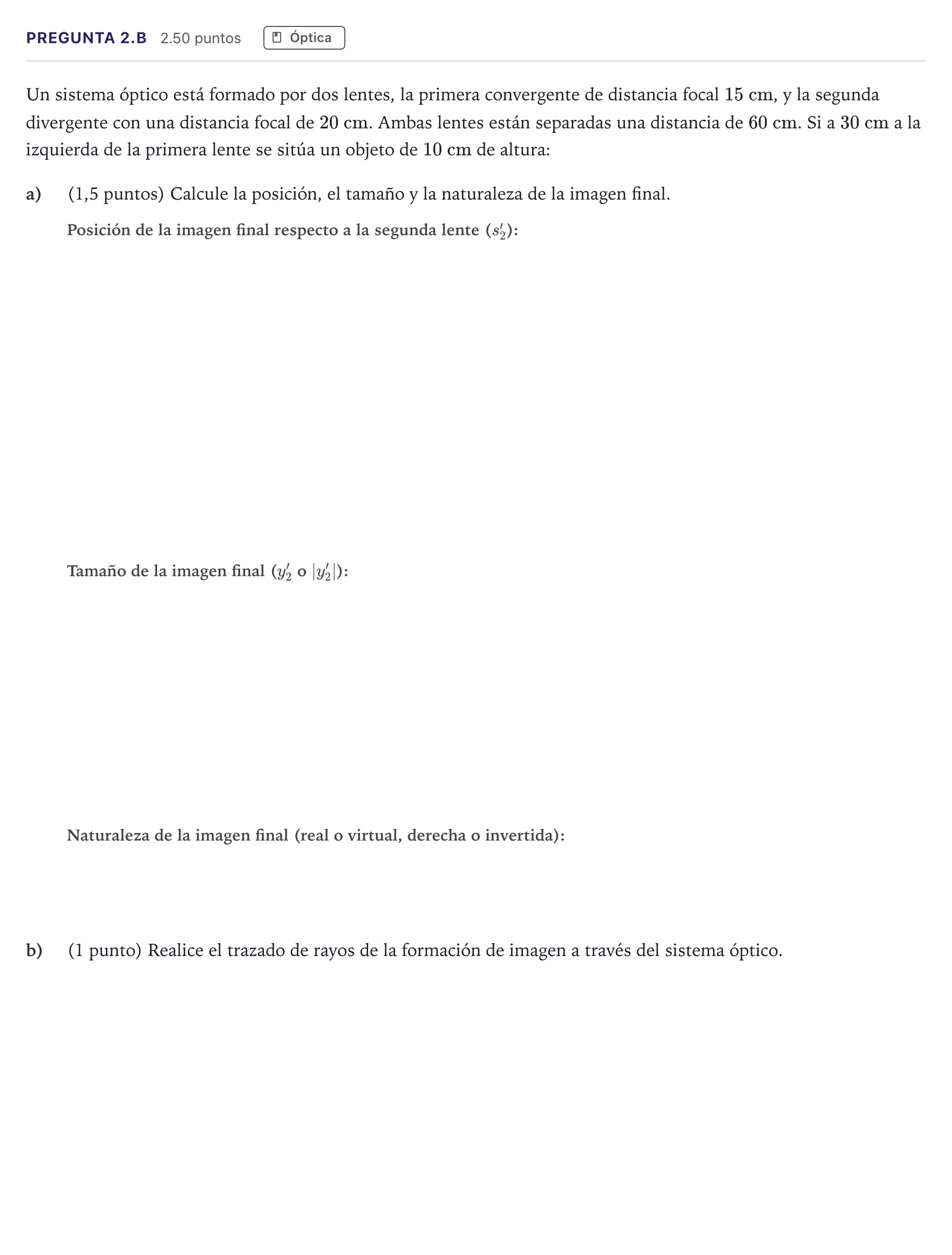

Enunciado
Pregunta 2.B.- Un sistema óptico está formado por dos lentes, la primera convergente de distancia focal , y la segunda divergente con una distancia focal de . Ambas lentes están separadas una distancia de . Si a a la izquierda de la primera lente se sitúa un objeto de de altura:
a)
(1,5 puntos) Calcule la posición, el tamaño y la naturaleza de la imagen final.
b)
(1 punto) Realice el trazado de rayos de la formación de imagen a través del sistema óptico.
Solución
Según los criterios oficiales de corrección
a) Calcule la posición de la imagen final.
Solución: -12 cm / -0.12 m
a) Calcule el tamaño de la imagen final.
Solución: -4 cm / -0.04 m / 4 cm / 0.04 m
a) Naturaleza y orientación de la imagen final.
Solución: Virtual e invertida
b) Realice el trazado de rayos de la formación de imagen a través del sistema óptico.
Solución: El diagrama de rayos representa la primera imagen real e invertida formada en el foco imagen (), que actúa como objeto real para la segunda lente divergente, produciendo una imagen final virtual, invertida y de menor tamaño a a la izquierda de dicha lente.
