Ejercicio A2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024
Tema: Geometría Plana · Del examen Ordinaria (2024)
Enunciado

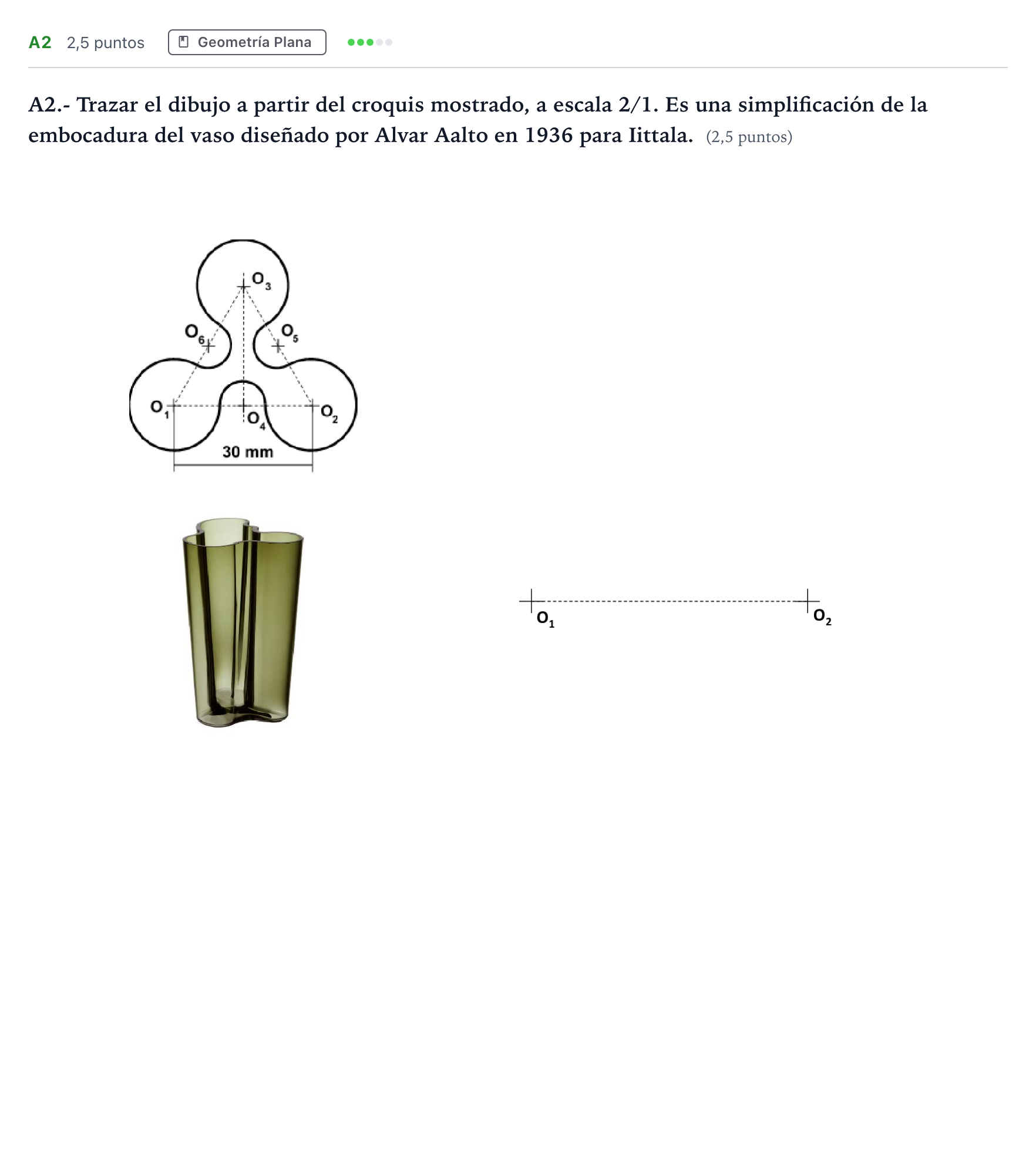

A2.- Trazar el dibujo a partir del croquis mostrado, a escala 2/1. Es una simplificación de la embocadura del vaso diseñado por Alvar Aalto en 1936 para Iittala. (2,5 puntos)
Solución
Según los criterios oficiales de corrección
A2.- Trazar el dibujo a partir del croquis mostrado, a escala 2/1.
Solución: A partir de un triángulo equilátero, cuyos vértices son los centros de los arcos de circunferencia mayores (), se pueden deducir los centros de los arcos menores (), así como los puntos de enlace entre los diferentes arcos de circunferencia.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
