Ejercicio B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024
Tema: Geometría Plana · Del examen Ordinaria (2024)

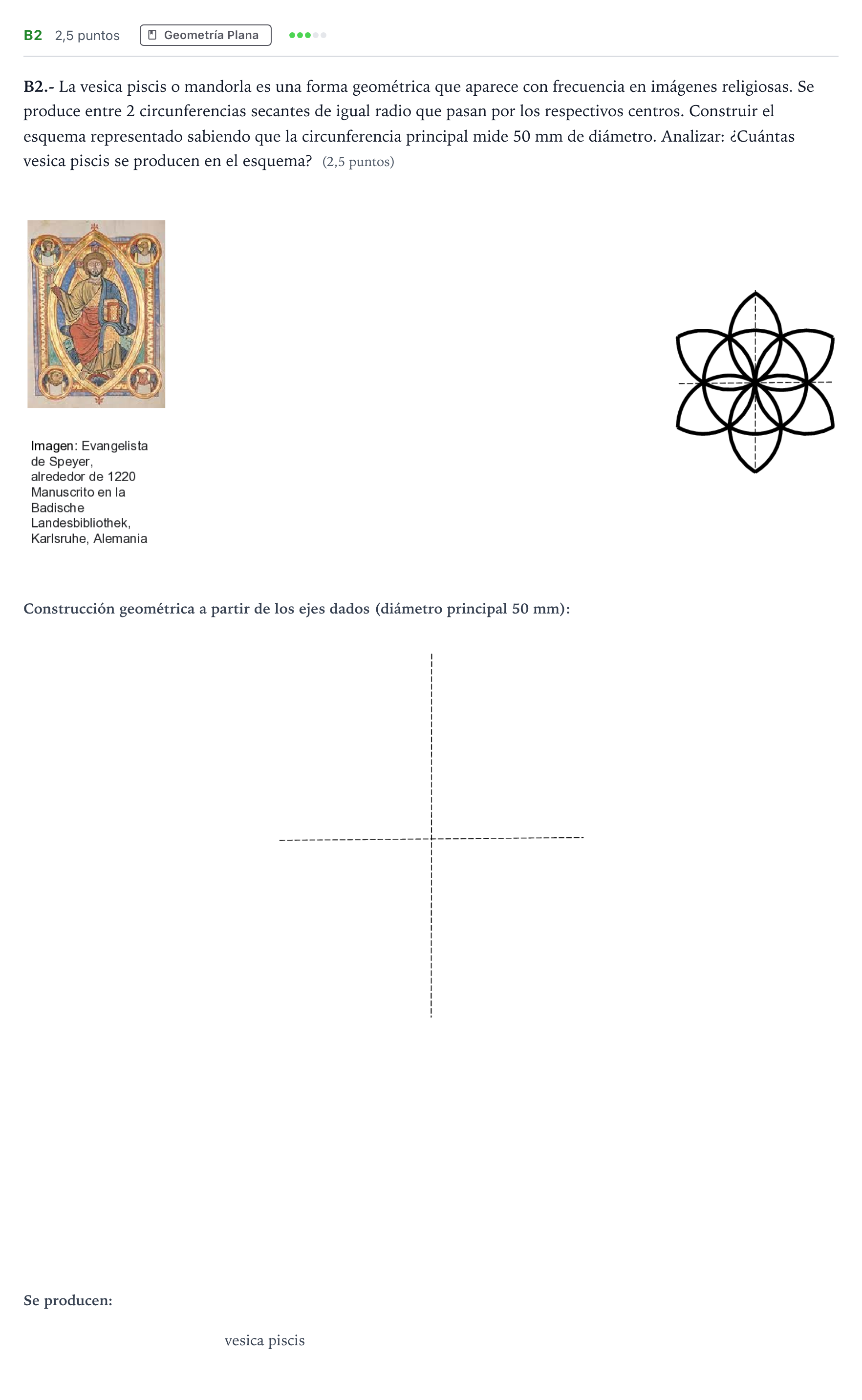

Enunciado
B2.- La vesica piscis o mandorla es una forma geométrica que aparece con frecuencia en imágenes religiosas. Se produce entre 2 circunferencias secantes de igual radio que pasan por los respectivos centros. Construir el esquema representado sabiendo que la circunferencia principal mide 50 mm de diámetro. Analizar: ¿Cuántas vesica piscis se producen en el esquema? (2,5 puntos)
vesica piscis
Solución
Según los criterios oficiales de corrección
Analizar: ¿Cuántas vesica piscis se producen en el esquema?
Solución: 12
Construir el esquema representado sabiendo que la circunferencia principal mide 50 mm de diámetro.
Solución: Construcción gráfica resuelta de la roseta / mandorla.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
