Ejercicio A2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2024

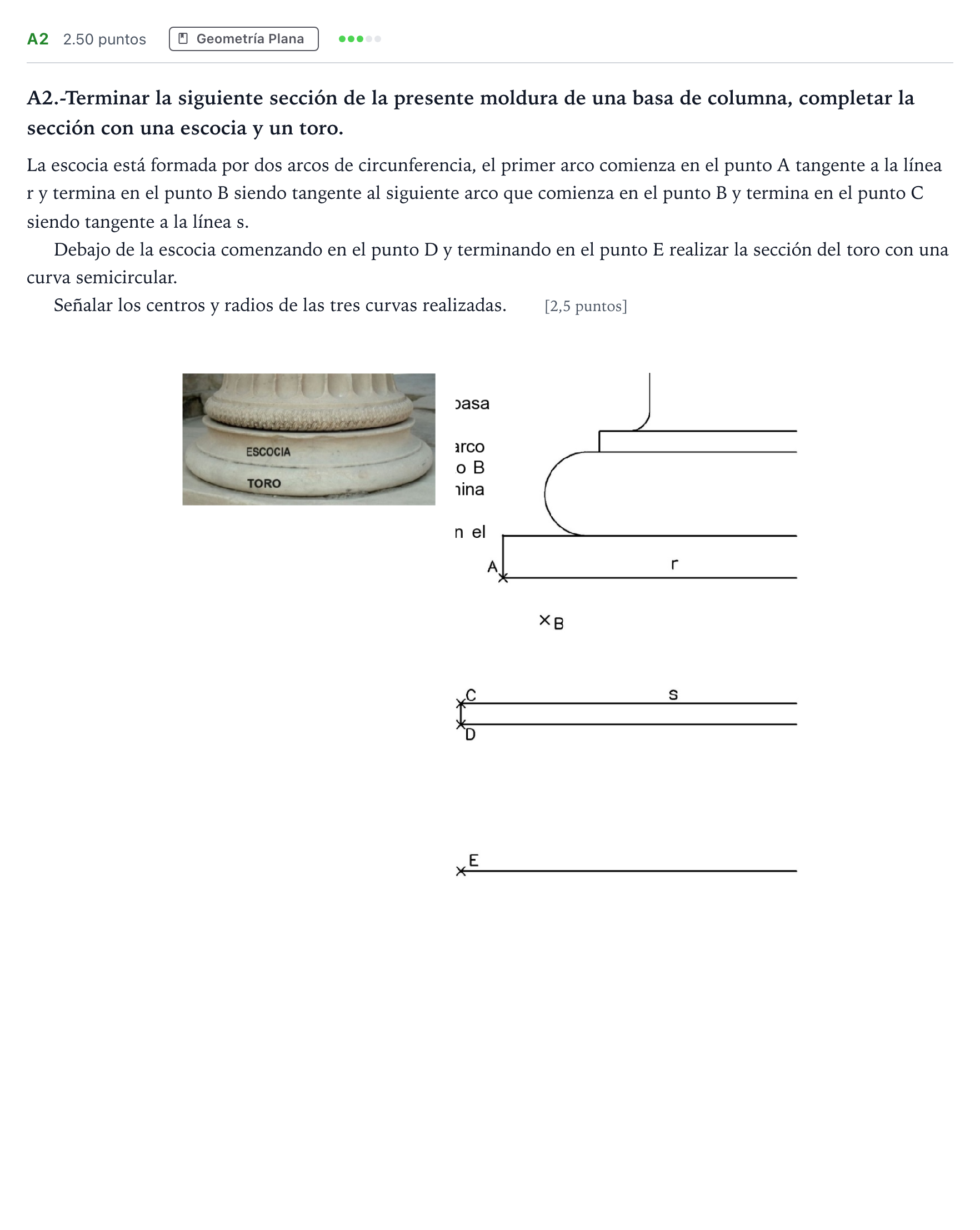

A2.-Terminar la siguiente sección de la presente moldura de una basa de columna, completar la sección con una escocia y un toro.

Solución: Construcción geométrica: 1. Escocia (dos arcos enlazados tangentes): - Por el punto $A$, se traza la perpendicular a la recta $r$. La mediatriz del segmento $AB$ corta a esta perpendicular en el centro $O_1$. Con radio $r_1 = O_1A = O_1B$, se traza el primer arco desde $A$ hasta $B$. - Por el punto $C$, se traza la perpendicular a la recta $s$. Se prolonga la recta que une $B$ con $O_1$; la intersección de esta recta con la perpendicular por $C$ determina el centro $O_2$. Con radio $r_2 = O_2B = O_2C$, se traza el segundo arco desde $B$ hasta $C$. 2. Toro (curva semicircular entre D y E): - Se dibuja el segmento $DE$ (vertical) y se halla su punto medio mediante el trazado de la mediatriz, obteniendo el centro $O_3$. - Con centro en $O_3$ y radio $r_3 = O_3D = O_3E$, se traza la semicircunferencia que une $D$ con $E$ por el exterior. 3. Se dejan señalados con claridad los centros ($O_1$, $O_2$, $O_3$) y los radios ($r_1$, $r_2$, $r_3$).
