Ejercicio B2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2024

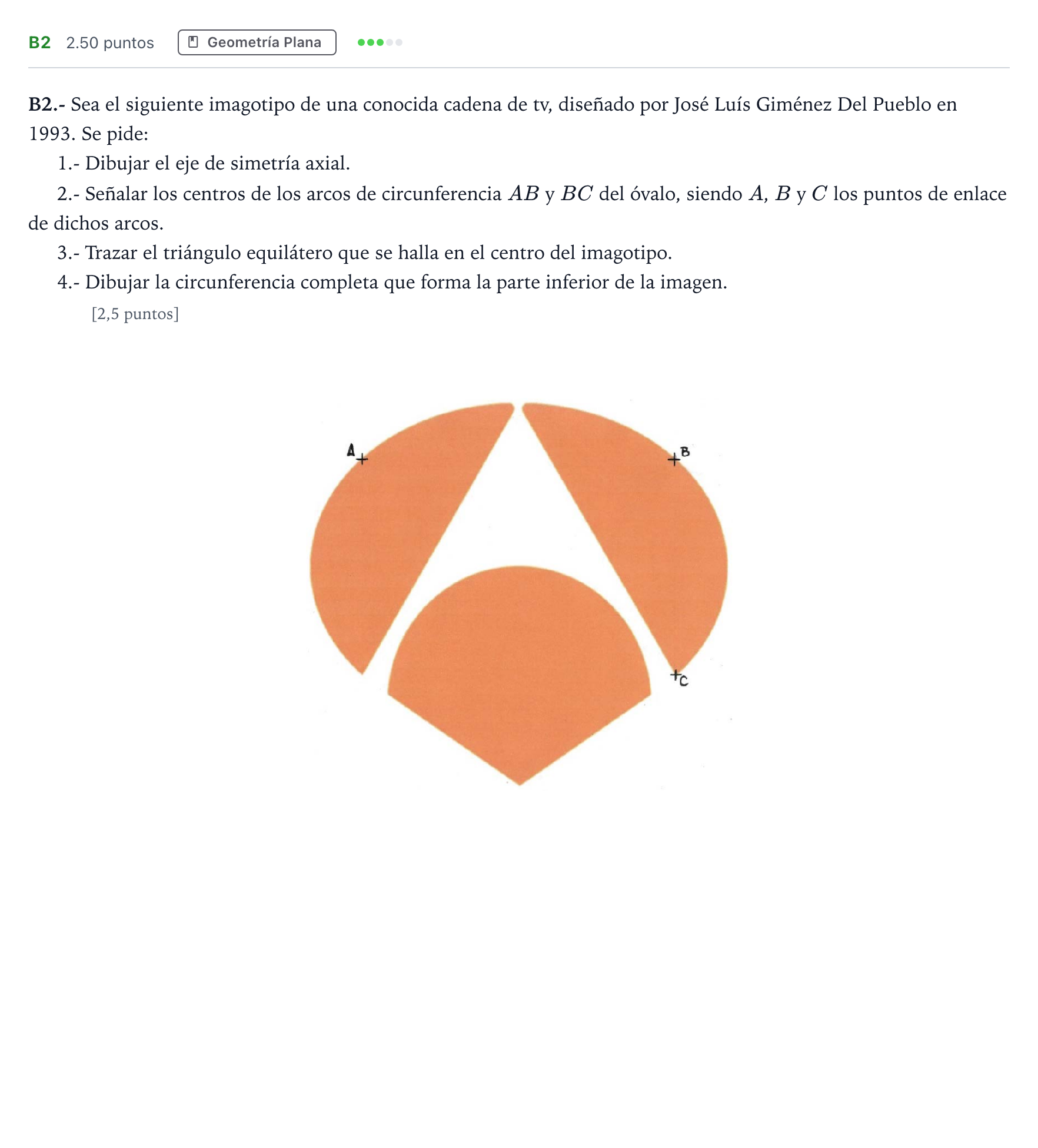

B2.- Sea el siguiente imagotipo de una conocida cadena de tv, diseñado por José Luís Giménez Del Pueblo en 1993. Se pide: 1.- Dibujar el eje de simetría axial. 2.- Señalar los centros de los arcos de circunferencia AB y BC del óvalo, siendo A, B y C los puntos de enlace de dichos arcos. 3.- Trazar el triángulo equilátero que se halla en el centro del imagotipo. 4.- Dibujar la circunferencia completa que forma la parte inferior de la imagen.

Solución: 1. Eje de simetría: Eje vertical central obtenido trazando la mediatriz entre puntos simétricos (por ejemplo, entre $A$ y $B$). 2. Centros de los arcos del óvalo: - Centro $O_1$: Situado en el eje de simetría, correspondiente al arco superior $AB$. - Centros $O_2$ y $O'_2$: Puntos de corte de las rectas que unen los puntos de enlace con los centros contiguos, o mediante intersección de mediatrices de arcos, determinando el centro del arco $BC$. 3. Triángulo equilátero central: Con vértice superior en el eje de simetría sobre el imagotipo y lados que delimitan el hueco interior. 4. Circunferencia completa inferior: Centro $O_3$ sobre el eje vertical, trazando la circunferencia completa que coincide con el arco inferior del imagotipo.
