Ejercicio 4.1 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2026
Tema: Sistemas de control: diagramas de bloques y función de transferencia · Del examen Ordinaria (2026)
Enunciado
4. SISTEMAS AUTOMÁTICOS (2,5 puntos).

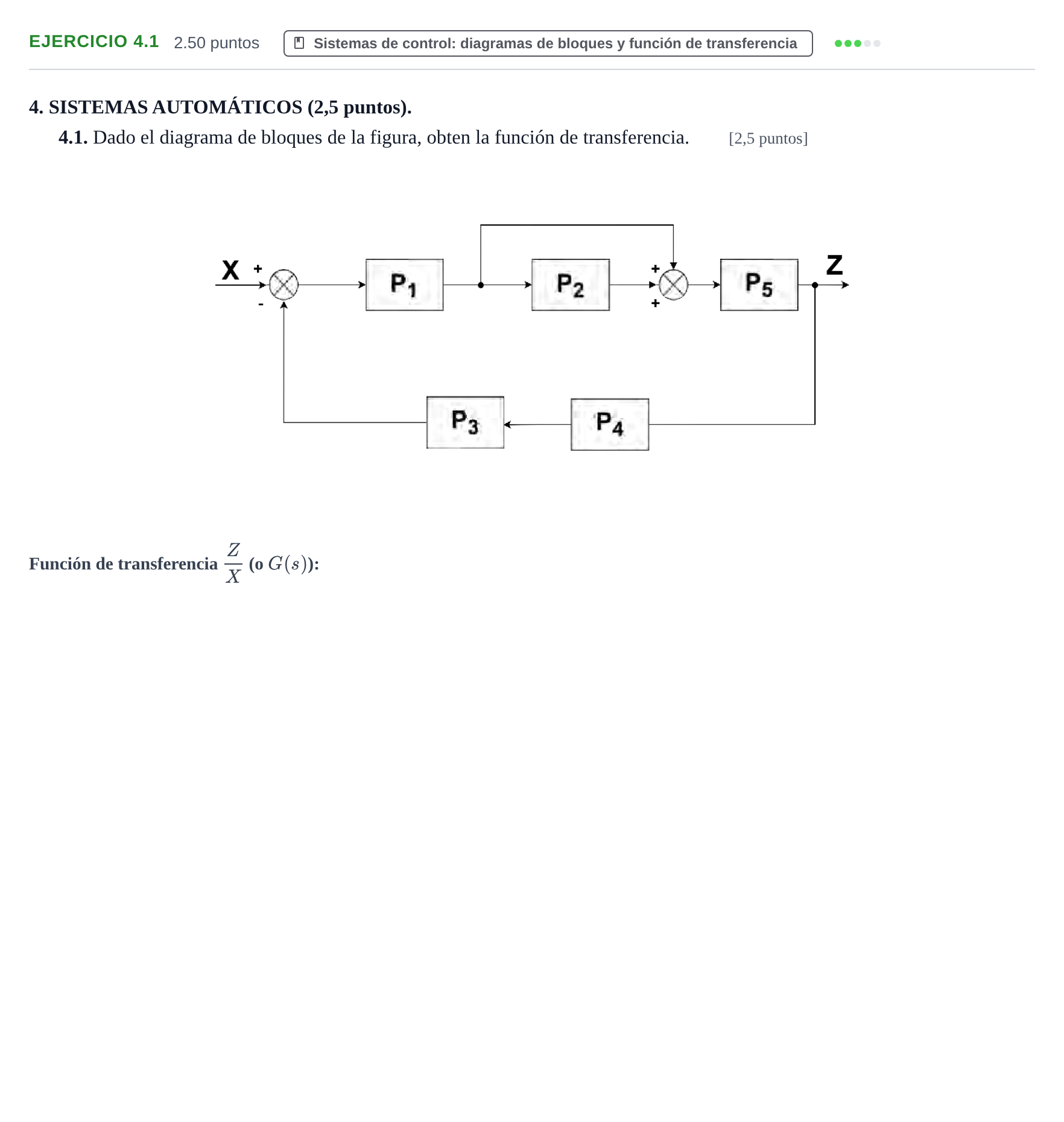

4.1. Dado el diagrama de bloques de la figura, obten la función de transferencia. [2,5 puntos]
Solución
Según los criterios oficiales de corrección
4.1. Dado el diagrama de bloques de la figura, obten la función de transferencia.
Solución: \frac{P_1(1 + P_2)P_5}{1 + P_1(1 + P_2)P_5 P_3 P_4} / \frac{P_1 P_2 P_5 + P_1 P_5}{1 + P_1 P_2 P_3 P_4 P_5 + P_1 P_3 P_4 P_5}
