Ejercicio 4.1 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Tema: Sistemas de control: diagramas de bloques y función de transferencia · Del examen Extraordinaria (2025)

Enunciado

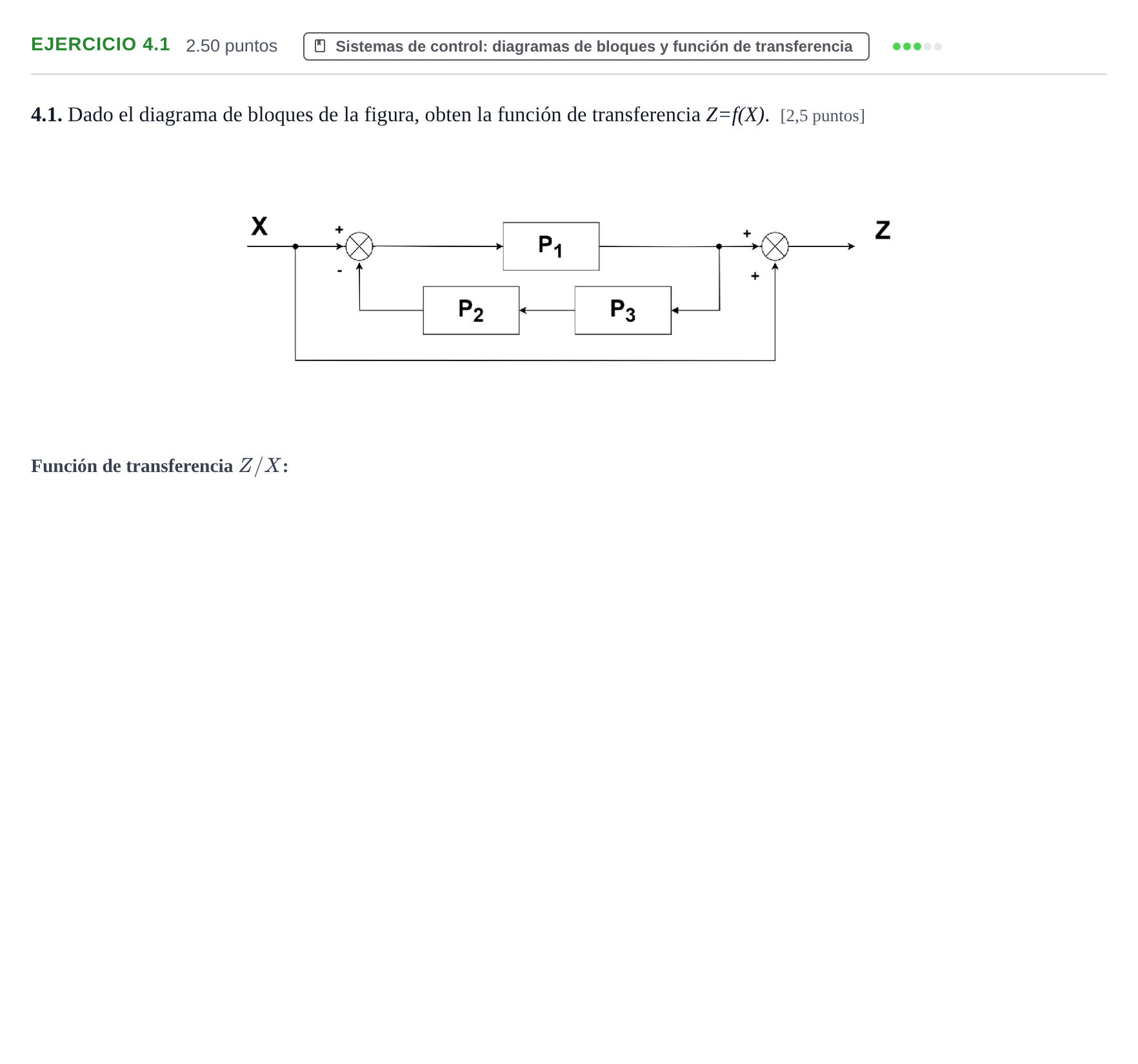

4.1. Dado el diagrama de bloques de la figura, obten la función de transferencia Z=f(X). [2,5 puntos]

Enunciado: Ejercicio 4.1 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

4.1. Dado el diagrama de bloques de la figura, obten la función de transferencia Z=f(X).

Solución: P1+1+P1P2P31+P1P2P3\frac{P_1 + 1 + P_1 P_2 P_3}{1 + P_1 P_2 P_3} / P11+P1P2P3+1\frac{P_1}{1 + P_1 P_2 P_3} + 1

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
