Ejercicio 4.2 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Enunciado

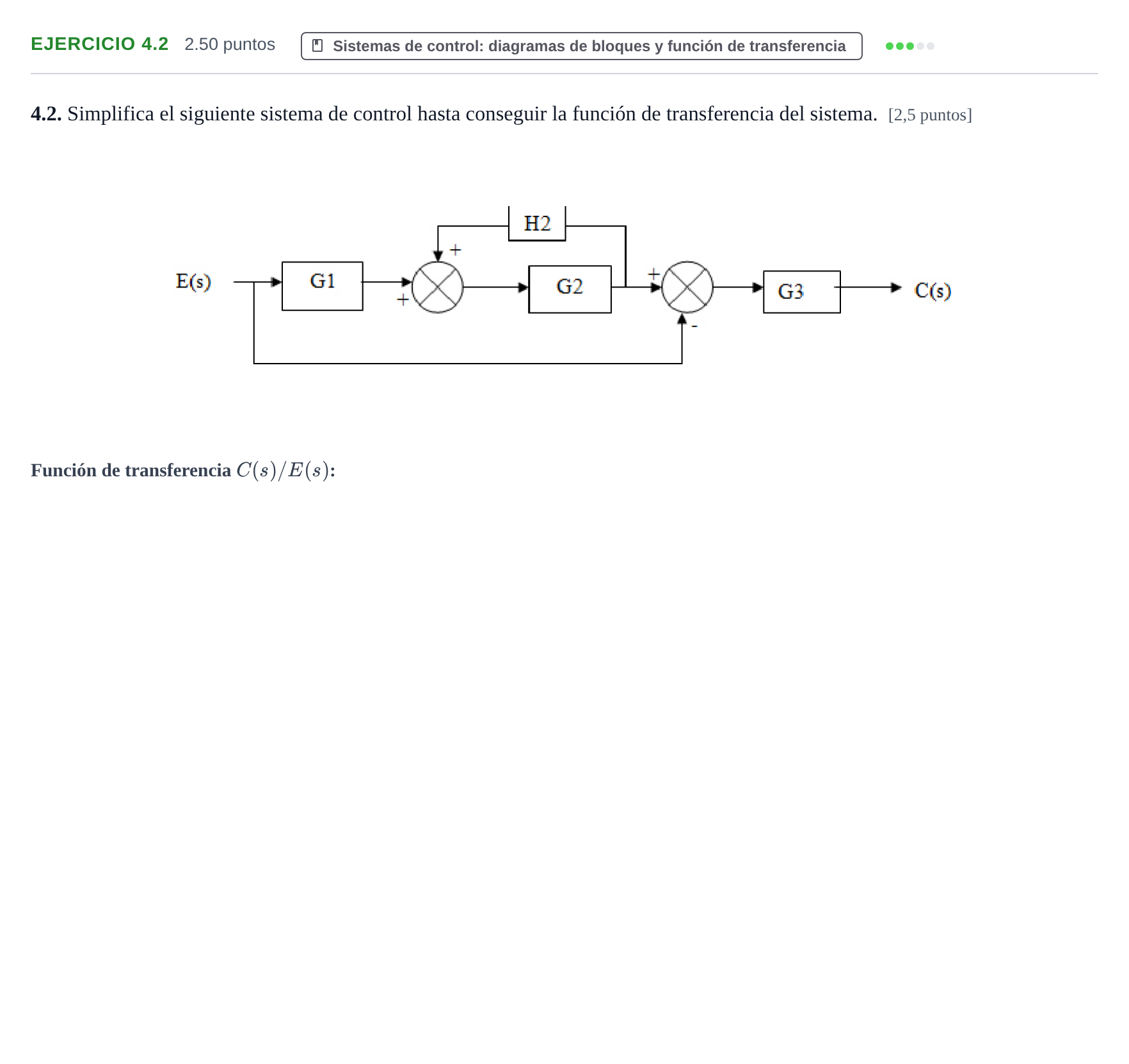

4.2. Simplifica el siguiente sistema de control hasta conseguir la función de transferencia del sistema. [2,5 puntos]

Enunciado: Ejercicio 4.2 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2025

Según los criterios oficiales de corrección

4.2. Simplifica el siguiente sistema de control hasta conseguir la función de transferencia del sistema.

Solución: $\frac{G_1 G_2 G_3 - G_3(1 - G_2 H_2)}{1 - G_2 H_2}$ / $G_3\left(\frac{G_1 G_2}{1 - G_2 H_2} - 1\right)$
