Problema 6 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

Tema: Sistemas de control: diagramas de bloques y función de transferencia · Del examen Ordinaria (2024)

Enunciado

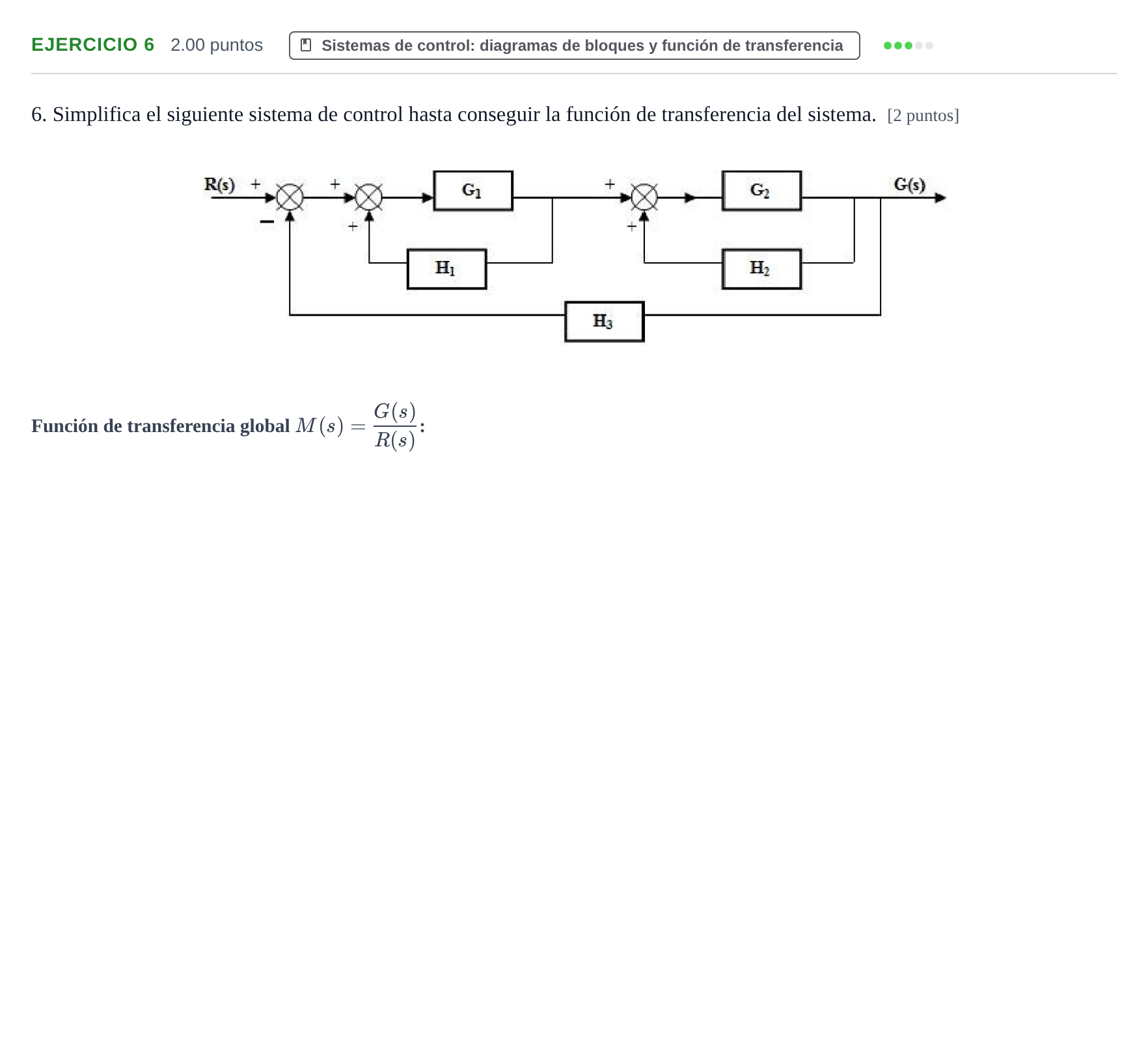

6. Simplifica el siguiente sistema de control hasta conseguir la función de transferencia del sistema. [2 puntos]

Enunciado: Problema 6 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Simplifica el siguiente sistema de control hasta conseguir la función de transferencia del sistema.

Solución: G1G2(1−G1H1)(1−G2H2)+G1G2H3\frac{G_1 G_2}{(1 - G_1 H_1)(1 - G_2 H_2) + G_1 G_2 H_3}

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
