Problema 4 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2024

Enunciado

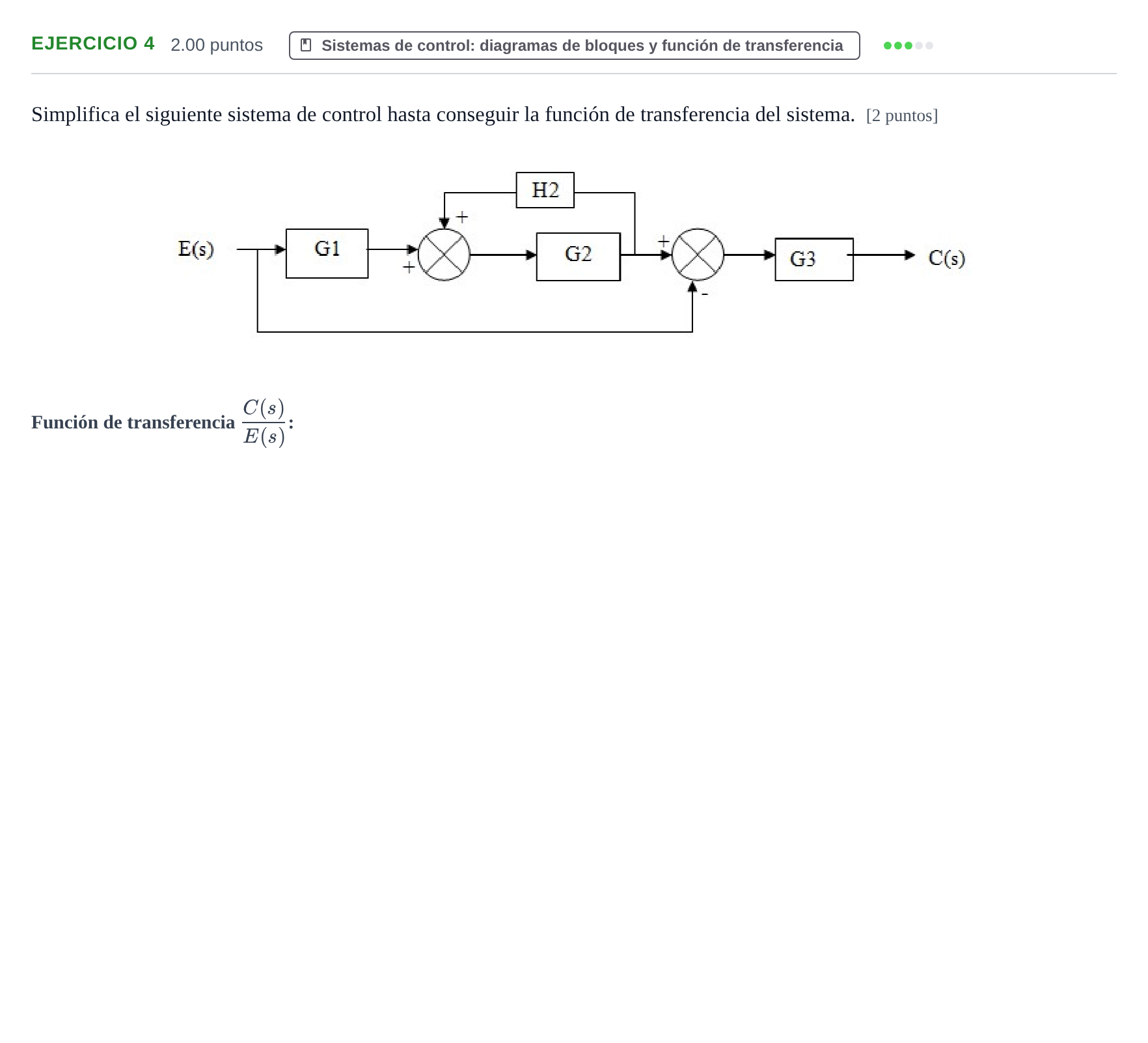

Simplifica el siguiente sistema de control hasta conseguir la función de transferencia del sistema. [2 puntos]

Enunciado: Problema 4 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2024

Según los criterios oficiales de corrección

Función de transferencia del sistema $\frac{C(s)}{E(s)}$

Solución: $\frac{G_3(G_1 G_2 - 1 + G_2 H_2)}{1 - G_2 H_2}$ / $\frac{G_1 G_2 G_3}{1 - G_2 H_2} - G_3$
