Problema 1 · Tecnología e Ingeniería II PAU Extremadura Extraordinaria 2026

1. SISTEMAS MECÁNICOS (2,5 puntos)

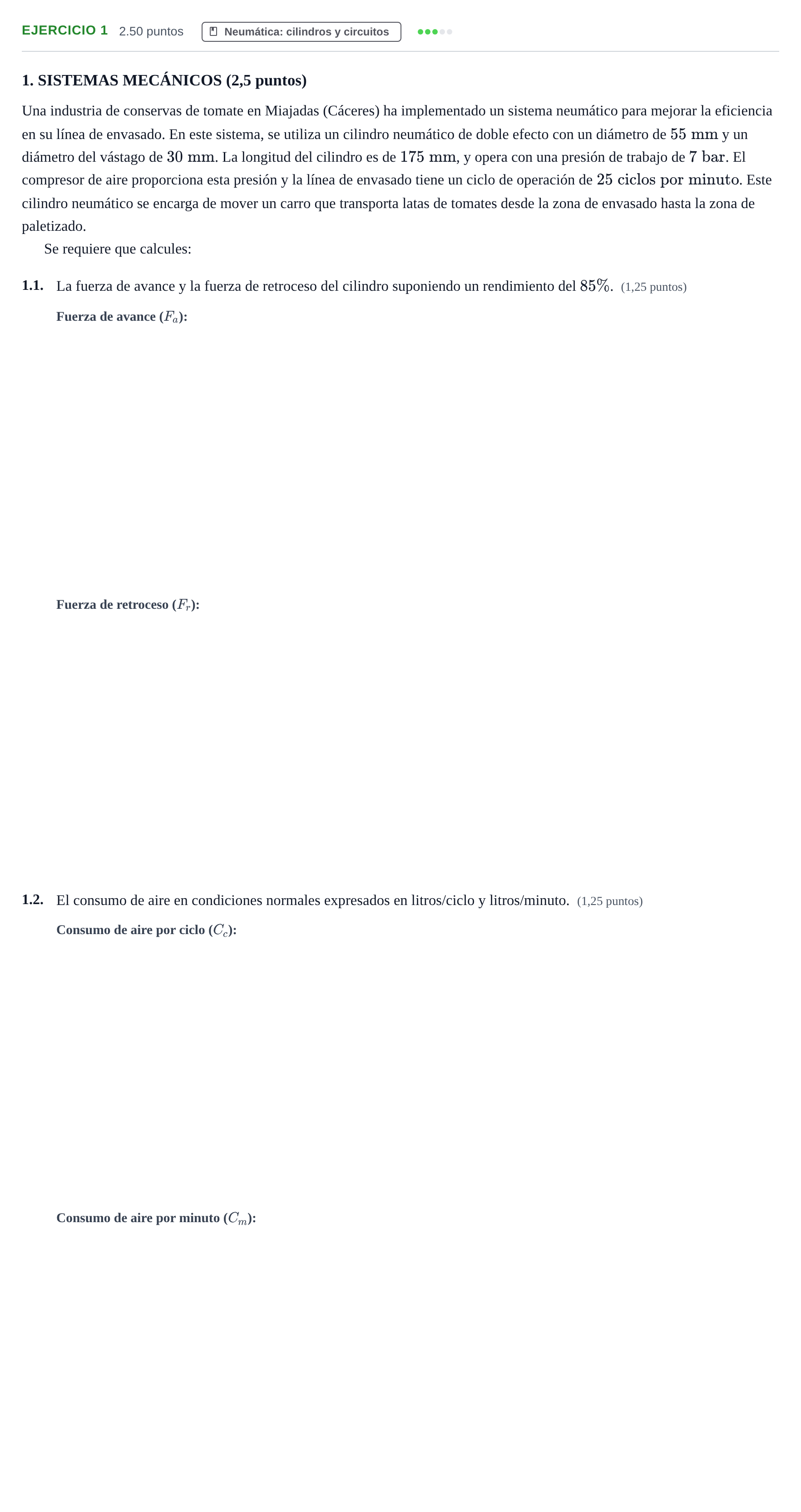

Una industria de conservas de tomate en Miajadas (Cáceres) ha implementado un sistema neumático para mejorar la eficiencia en su línea de envasado. En este sistema, se utiliza un cilindro neumático de doble efecto con un diámetro de $55\text{ mm}$ y un diámetro del vástago de $30\text{ mm}$. La longitud del cilindro es de $175\text{ mm}$, y opera con una presión de trabajo de $7\text{ bar}$. El compresor de aire proporciona esta presión y la línea de envasado tiene un ciclo de operación de $25\text{ ciclos por minuto}$. Este cilindro neumático se encarga de mover un carro que transporta latas de tomates desde la zona de envasado hasta la zona de paletizado.

Se requiere que calcules:

1.1.

La fuerza de avance y la fuerza de retroceso del cilindro suponiendo un rendimiento del $85\%$. (1,25 puntos)

1.2.

El consumo de aire en condiciones normales expresados en litros/ciclo y litros/minuto. (1,25 puntos)
